Sparrendach – vom Revit-Dach zum Dachstuhl
Sie wählen ein bestehendes Revit-Dach, und CAADiX erzeugt daraus den Dachstuhl aus Holzträgern: Sparren, Pfetten, First, Kehlbalken sowie Grat und Kehle. Alle Einstellungen nehmen Sie in einem Fenster vor – links die Parameter, rechts eine 3D-Vorschau, die jede Änderung sofort zeigt. Das Ergebnis ist eine Baugruppe aus echten Revit-Trägern, die Sie jederzeit wieder bearbeiten.
Konfigurator mit 3D-Vorschau
Jeder Bereich hat einen eigenen Eintrag in der Navigation: Dach, Sparren, Pfetten, First, Kehlbalken sowie Grat und Kehle. Die Vorschau dreht, verschiebt und zoomt wie in Revit – in 3D, im Grundriss oder im Schnitt. Was Sie gerade bearbeiten, tritt in der Vorschau hervor.
Trägertypen wählen Sie mit Vorschaubild. Über „…“ daneben bearbeiten Sie den Typ oder legen direkt einen neuen an, ohne das Fenster zu verlassen.

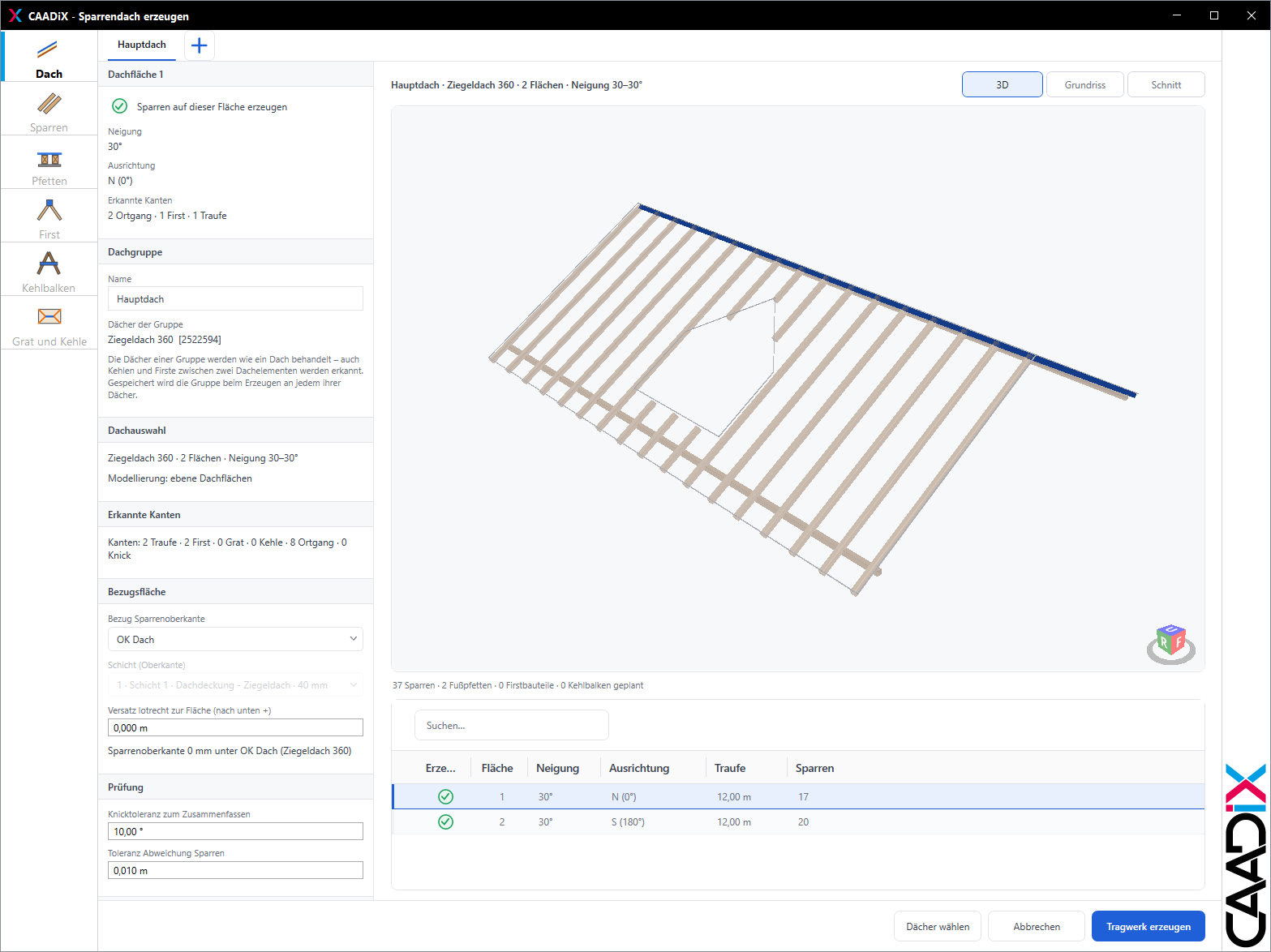

Dach und Dachgruppen
Satteldach, Pultdach, Walmdach und Winkeldach. Mehrere Dachelemente bilden eine Dachgruppe; Kehle, Grat und First werden auch über die Grenzen der Dachelemente hinweg erkannt. Hauptdach und Gauben bearbeiten Sie als eigene Gruppen, jede in ihrem Reiter.
Die Sparrenoberkante bezieht sich auf die Oberkante oder Unterkante des Dachs oder auf eine Schicht des Dachaufbaus – jeweils mit Versatz. Eine Liste zeigt alle Dachflächen mit Neigung, Himmelsrichtung, Trauflänge und Anzahl der Sparren.

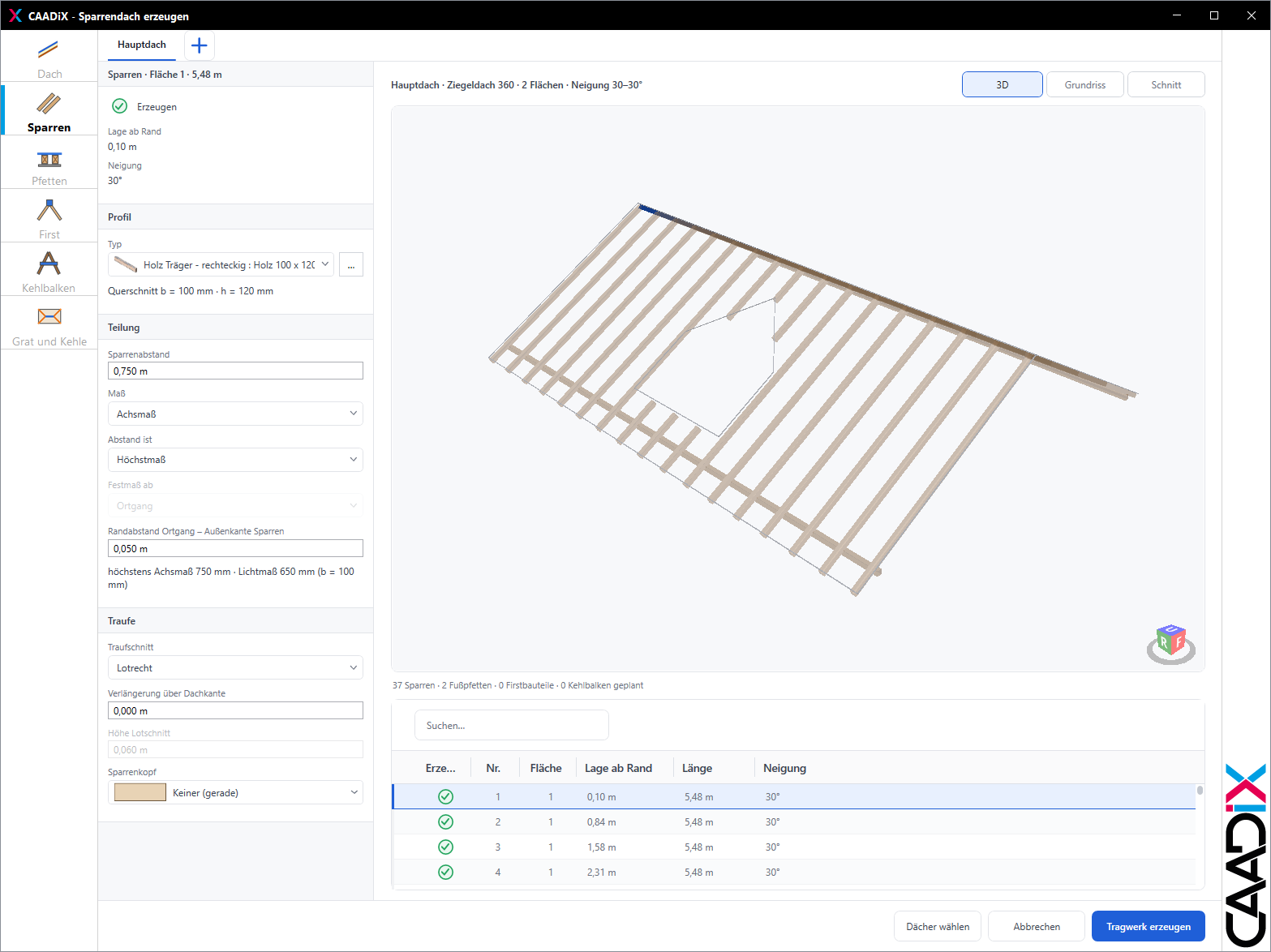

Sparren und Pfetten
| Teilung | Achs- oder Lichtmaß, Höchstmaß (gleichmäßig verteilt) oder Festmaß (ab Ortgang oder ab Mitte), Randabstand zur Außenkante. |
| Traufe | Schnitt rechtwinklig, lotrecht, waagrecht oder lotrecht und waagrecht, mit Verlängerung. Sparrenköpfe aus einem Katalog, den Sie um eigene Formen erweitern. |
| Einzelne Sparren | Liste aller Sparren mit Position. Einzelne Sparren oder ganze Dachflächen schalten Sie aus – sie werden dann nicht erzeugt. |

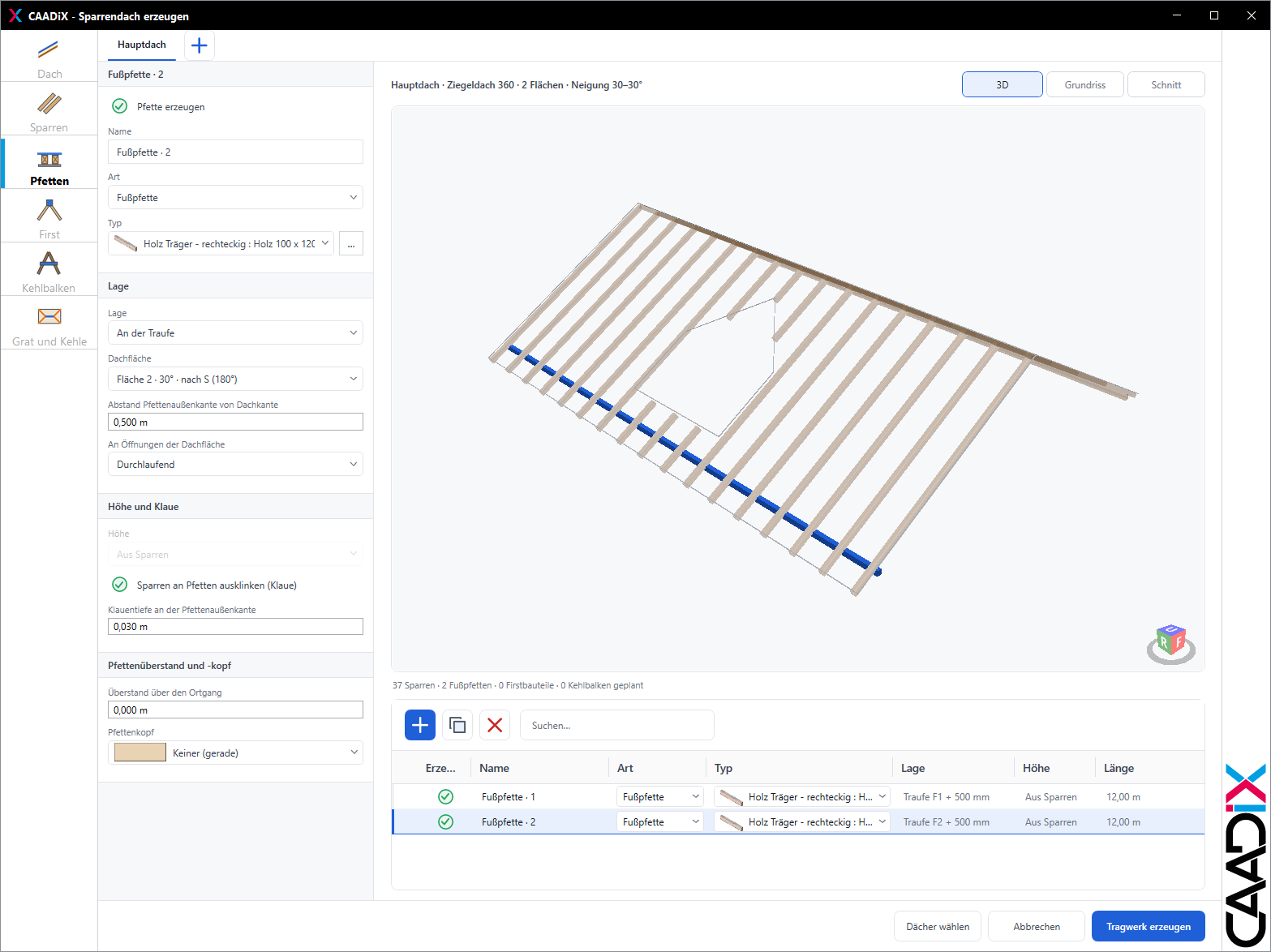

| Pfetten | Fuß-, Kniestock- und Mittelpfetten einzeln in einer Liste. Lage ab Traufe oder First, auf einer gewählten Wand oder über Tragwerksstützen; Höhe aus den Sparren oder aus der Wand. |
| Pfettendetails | An Dachöffnungen durchlaufend oder unterbrochen, Klaue an den Sparren, Überstand und Pfettenkopf am Ortgang. |
First, Kehlbalken, Grat und Kehle

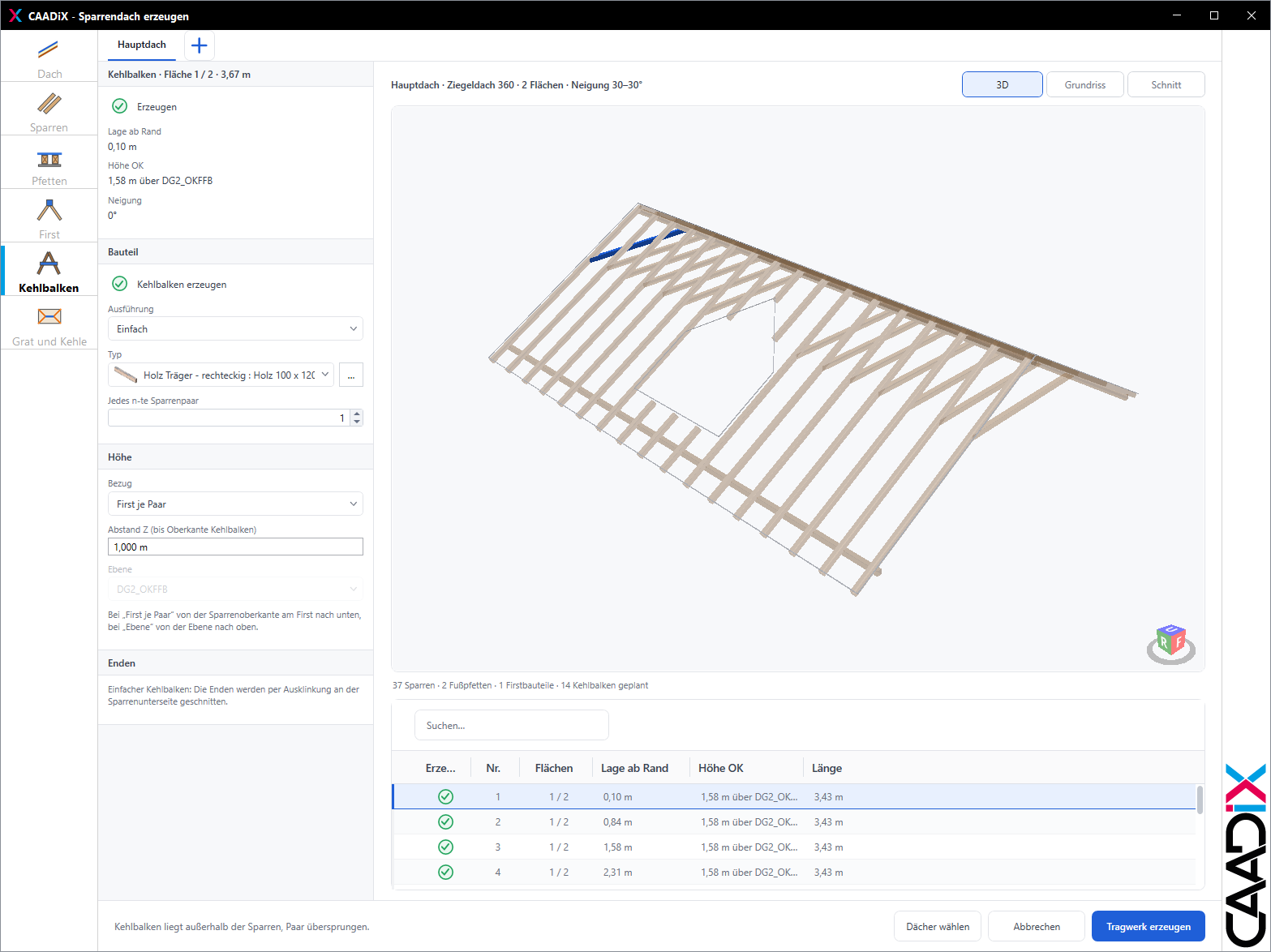

Firstbrett oder Firstpfette, an der Firstpfette mit ausgeklinkten Sparren. Kehlbalken einfach oder als Zange an jedem n-ten Sparrenpaar, in der Höhe ab First oder ab einer Ebene – jeder einzeln abschaltbar. Grat- und Kehlsparren erhalten einen eigenen Typ; die Schifter werden daran gekürzt und angeschnitten.
Baugruppe und Bearbeiten
Alle Träger einer Dachgruppe werden zu einer Revit-Baugruppe verbunden; Öffnungen und Ausklinkungen schneidet CAADiX automatisch. Die Einstellungen stehen in der Revit-Datei. Wählen Sie später das Dach, die Baugruppe oder einen einzelnen Träger, öffnet sich das Sparrendach mit allen Einstellungen wieder und wird nach Ihren Änderungen neu erzeugt. Strg+Z nimmt den ganzen Vorgang in einem Schritt zurück.
Im Handbuch: Erzeugen und bearbeiten →
Für Revit 2025, 2026 und 2027.
