Modul
Mengenbuch – vom Modell bis in die AVA
Türen, Fenster, Wände, Materialien und Schalflächen bearbeiten Sie in einem gemeinsamen Fenster, das neben Revit geöffnet bleibt. Jedem Bauteil ordnen Sie die passenden Positionen aus dem Richtpreisverzeichnis zu und pflegen die Merkmale, nach denen die Positionen fragen. Das Ergebnis geht als Mengenbuch an MyAVA oder Architext oder als Liste nach Excel.
Das Mengenbuch

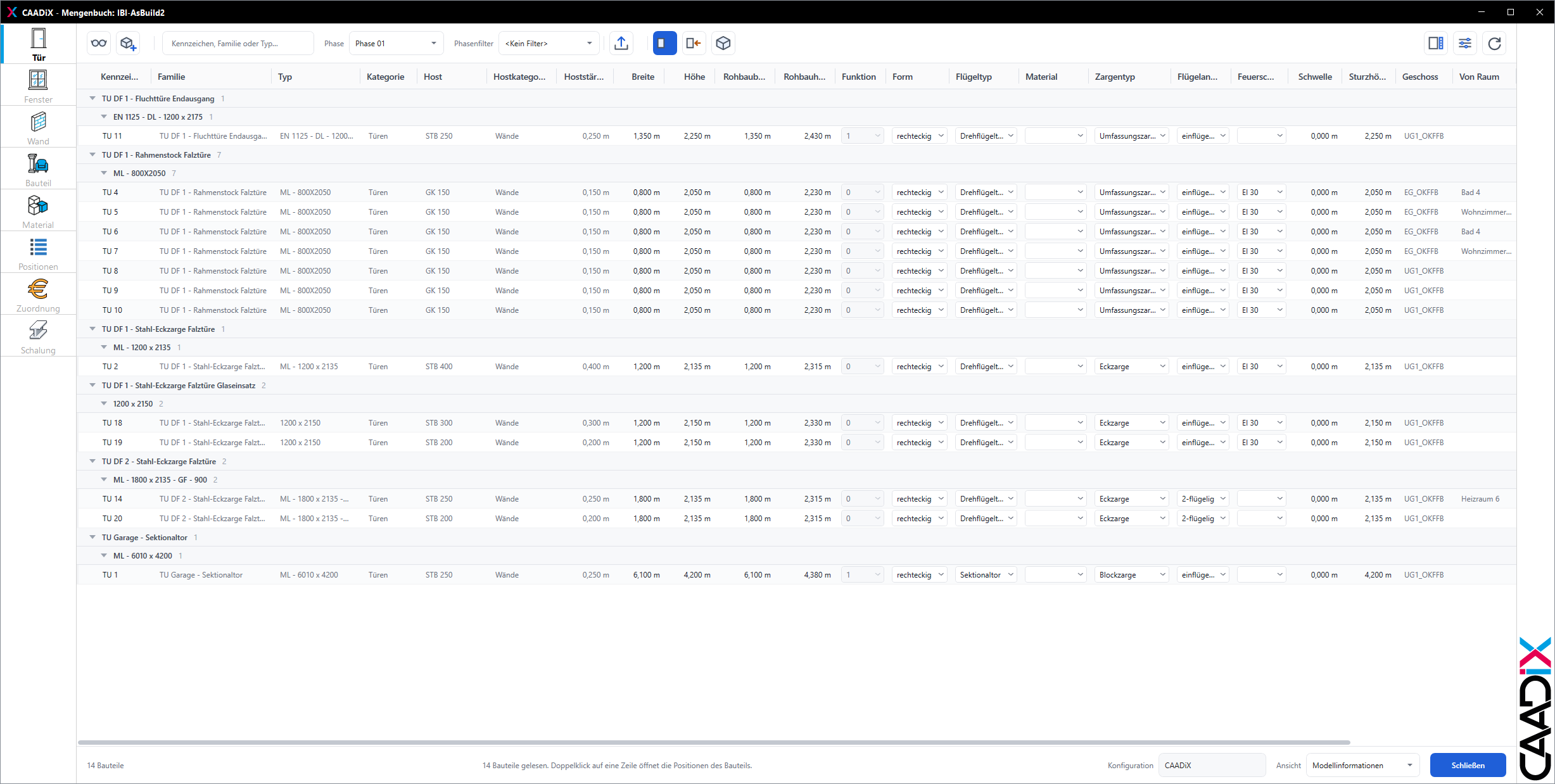

Das Mengenbuch ist das Herzstück des Moduls. Jeder Bereich hat seine eigene Liste: Türen, Fenster, Wände, eine Sammelliste über alle Bauteile, Material, Positionen, Zuordnung und Schalung. Merkmale wie Zargentyp, Baustoff oder Feuerwiderstand ändern Sie direkt in der Zelle, mit Auswahllisten; mehrere markierte Bauteile ändern Sie in einem Schritt.
Jede Liste lässt sich durchsuchen, filtern, sortieren, gruppieren und summieren – auch nach Phase. Die Arbeitslisten „nur ohne Position“ und „nur ohne Schichtstärke“ zeigen, was noch offen ist.
Positionen zuordnen
Das Richtpreisverzeichnis der Provinz Bozen ist eingebunden, auf Deutsch und Italienisch. Es aktualisiert sich selbst und funktioniert auch offline. Zugeordnet wird in zwei Richtungen:

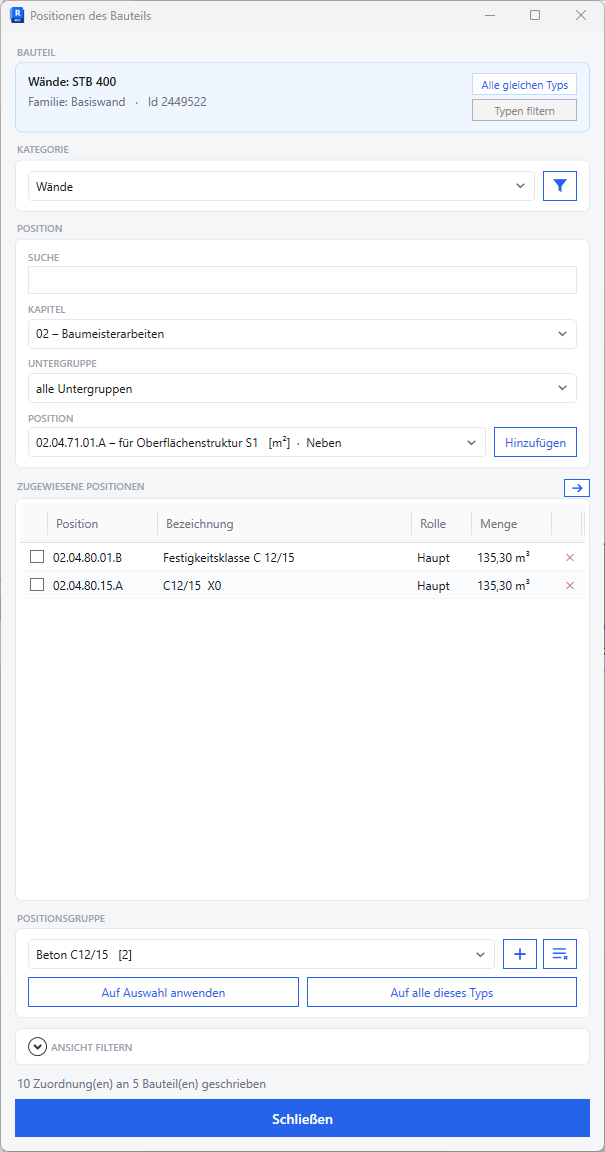

- Vom Bauteil aus: Ein Klick auf ein Bauteil zeigt Hauptposition, Nebenpositionen und Zuschläge. Die Zuordnung übertragen Sie auf alle Bauteile desselben Typs.

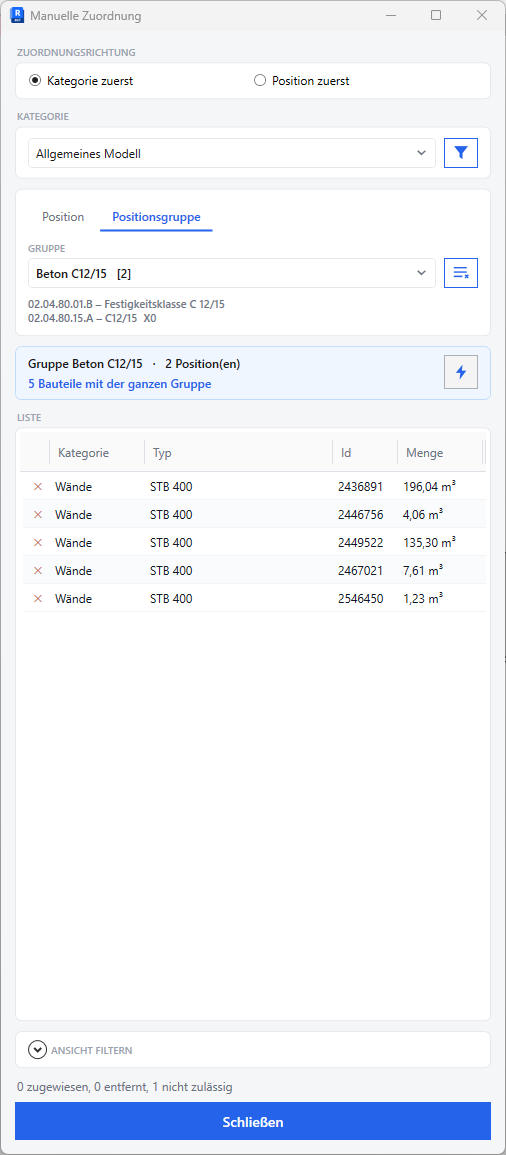

- Von der Position aus: Sie wählen eine Position und picken die Bauteile im Modell. Ein zweiter Klick nimmt die Zuordnung zurück.
Im Handbuch: Positionen des Bauteils → · Manuelle Zuordnung →
Positionsgruppen und Vorschläge
Positionsgruppen fassen zusammen, was zusammengehört – etwa „Innentür Standard“ mit Türblatt, Schloss, Drücker und Zuschlägen. Sie gelten im Projekt oder büroweit. Das Modul schlägt passende Positionen anhand von Schichtstärke, Feuerwiderstand und Typname vor; die Entscheidung bleibt bei Ihnen. Fehlende Merkmale fragt es gezielt ab, statt sie zu raten.
Bauteile aus verknüpften RVT- und IFC-Modellen – etwa aus Archicad oder Allplan – erscheinen in denselben Listen und werden genauso zugeordnet.
Material und Schalung
Material

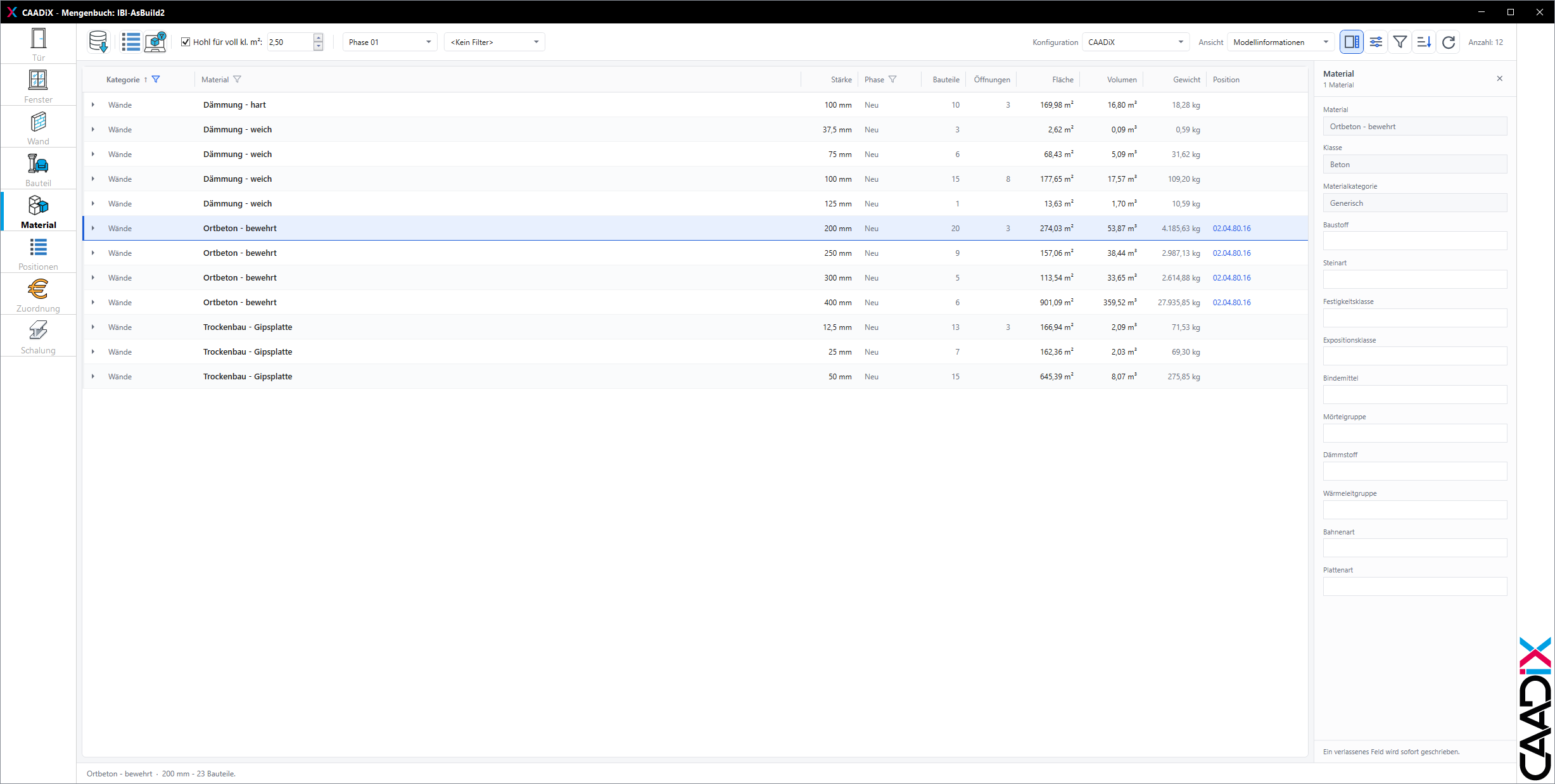

Materialposten fassen denselben Baustoff in derselben Stärke zusammen – mit Fläche, Volumen und Gewicht. Öffnungen bis zu einer einstellbaren Größe werden übermessen („hohl für voll“).
Schalung
Schalflächen werden für Wände, Decken, Dächer, Fundamente, Stützen und Träger ermittelt: seitlich, unten, oben, geneigt, gekrümmt, Laibungen und Kleinflächen, jeweils brutto und netto. Einzelflächen wählen Sie an und ab, auch per Klick ins Modell, und legen die Sichtbetonklasse S1 bis S3 fest.
Die Schalflächen werden im Modell eingefärbt und als Parameter ans Bauteil geschrieben – so stehen sie auch in Revit-Bauteillisten zur Verfügung.
Modell und Ansicht
- In Ansicht filtern isoliert die Bauteile der markierten Zeilen.
- Beim Zuordnen werden nicht passende Kategorien transparent dargestellt. Nach dem Schließen ist die Ansicht wieder wie vorher.
- Eine 3D-Ansicht für die Mengenermittlung legen Sie mit einem Klick an.
Export
- Mengenbuch für MyAVA und Architext (XML) – gegliedert nach Position, Menge und Bauteil. Rechenansätze sind nachvollziehbar, Zuschläge stehen als eigene Position. Feste Kennungen erlauben den Abgleich nach Planänderungen.
- Typenblatt für die Ausschreibung und Aufmaßblatt nach Geschoss und Raum, beide als Excel-Datei.

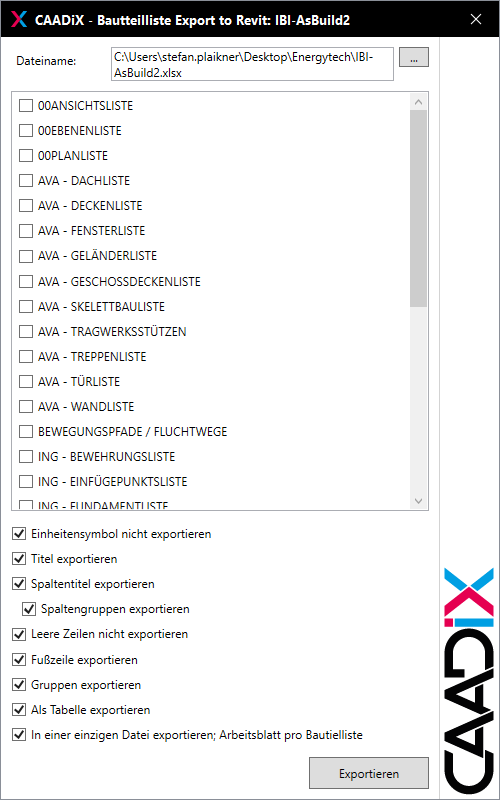

- Bauteillisten nach Excel oder CSV – mehrere Listen in einer Datei, als formatierte Tabelle, mit Gruppen.
- Neubau und Abbruch werden getrennt ausgewiesen.
Im Handbuch: Mengen exportieren → · Bauteillisten nach Excel →
Bürostandard ohne Programmierung
Welche Spalten, Merkmale und Auswahllisten es gibt, legt der CAD-Manager selbst fest. Exportvorlagen gibt es auf Ebene von Büro, Projekt und Benutzer; der Bürostandard hat Vorrang.
Für Revit 2025, 2026 und 2027.
