Modul
Kubaturberechnung – Baumasse nach mittlerer Höhe
Vom Flächenplan zum fertigen Kubaturnachweis: Flächen anlegen, mit Höhen aus Dach und Decke versehen, die Außenfläche abwickeln und die Baumasse ober- und unterirdisch berechnen – bemaßt, schraffiert und zweisprachig beschriftet.
Flächenpläne
Flächenpläne entstehen für alle Ebenen auf einmal – mit Ansichtsvorlage und Namensmuster. Kopieren in ein anderes Schema, Duplizieren und Umbenennen erledigen Sie für viele Pläne in einem Schritt. Die Schemata für Kubaturberechnung, Klimahaus und Bruttogeschossfläche legt ein Klick an; andere übernehmen Sie aus einem Projekt oder einer Vorlage.
Höhenangaben und Volumen

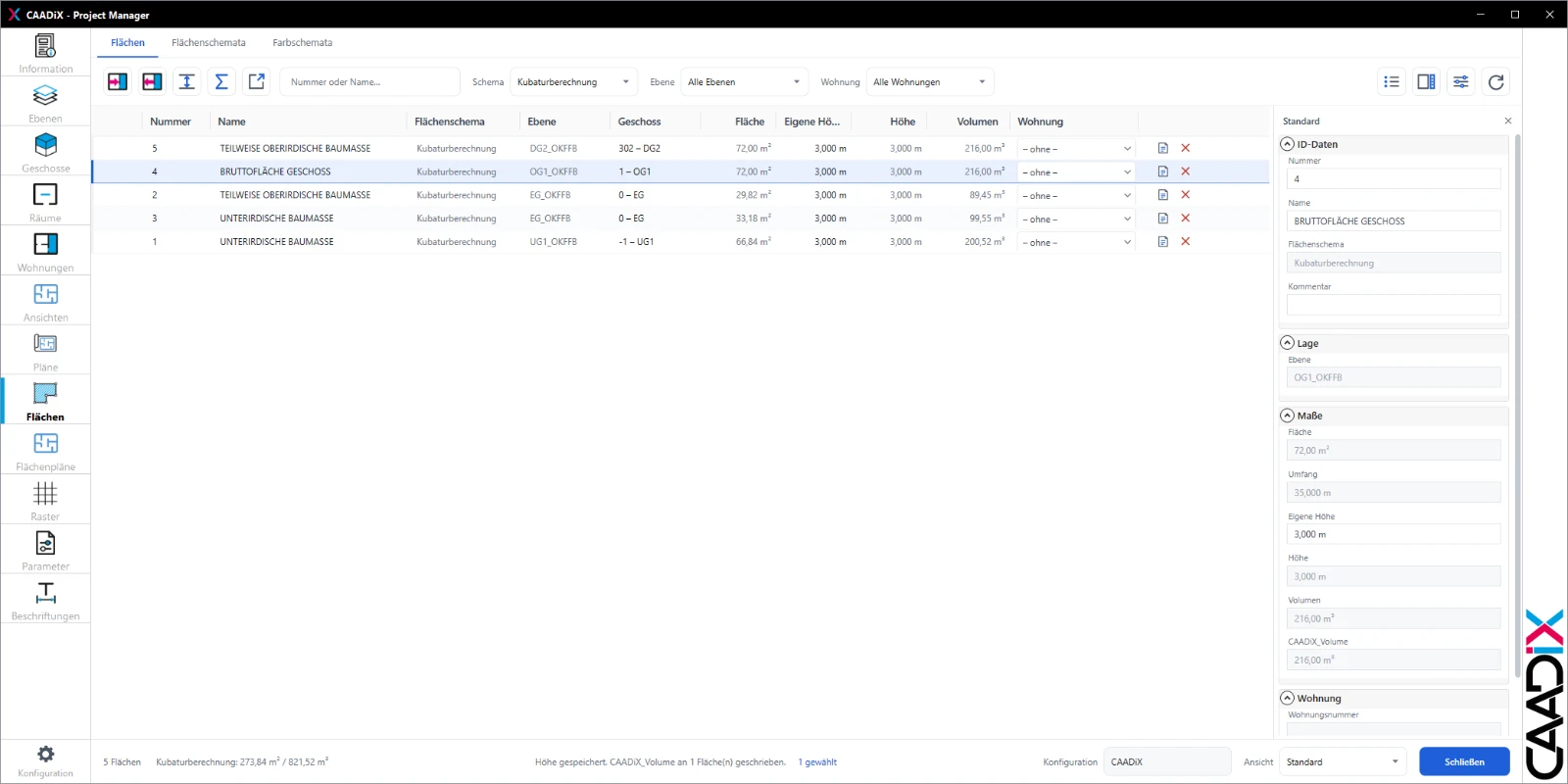

Jede Fläche erhält eine obere und eine untere Begrenzung – an einem Dach, einer Decke oder einem Fundament, mit Bezug Ober- oder Unterkante und Versatz, oder als feste Höhe. Das Volumen hält CAADiX im Hintergrund aktuell, auch wenn sich Dächer oder Decken ändern. Als 3D-Volumenkörper prüfen Sie die Höhen auf einen Blick.
Abwicklung und Kubaturnachweis
Die Abwicklung rollt den Außenrand aller Flächen unter dem Grundriss ab – bemaßt mit Kettenmaß und Höhe, oberirdisch diagonal und unterirdisch gepunktet schraffiert. Die Geländelinie zeichnen Sie einfach als Detaillinie.

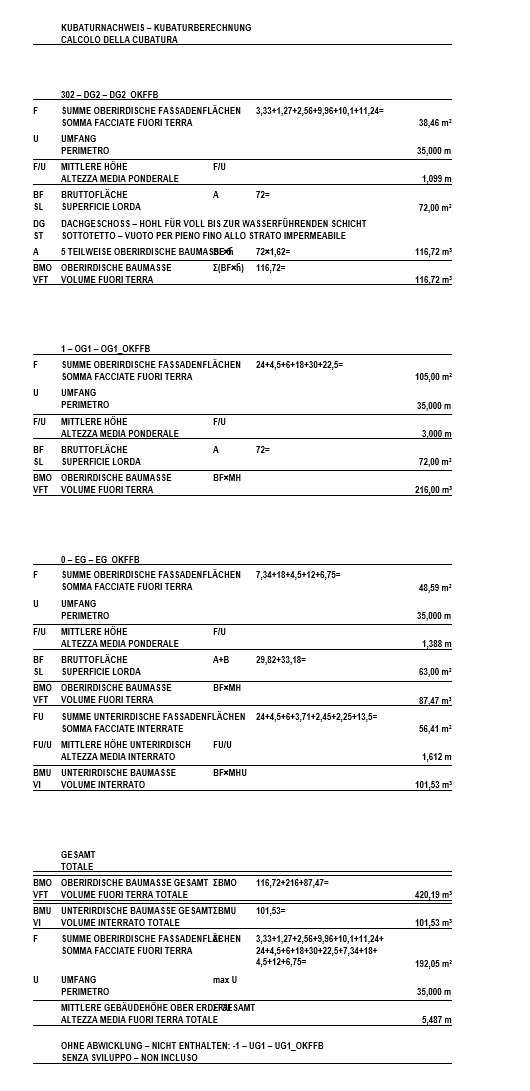

Daraus entsteht der Kubaturnachweis nach dem Verfahren der mittleren Höhe (F/U) – mit Fassadenfläche, Umfang, Bruttofläche und Baumasse, ober- und unterirdisch getrennt. Im Dachgeschoss gilt „hohl für voll“ bis zur wasserführenden Schicht. Das Ergebnis steht als Tabelle im Plan und als eigene Zeichenansicht, zweisprachig Deutsch und Italienisch.
