Flächenpläne und Flächenschemata

Flächenpläne für alle Ebenen auf einmal anlegen, kopieren und benennen – die Grundlage für Höhenangaben, Abwicklung und Kubaturnachweis.

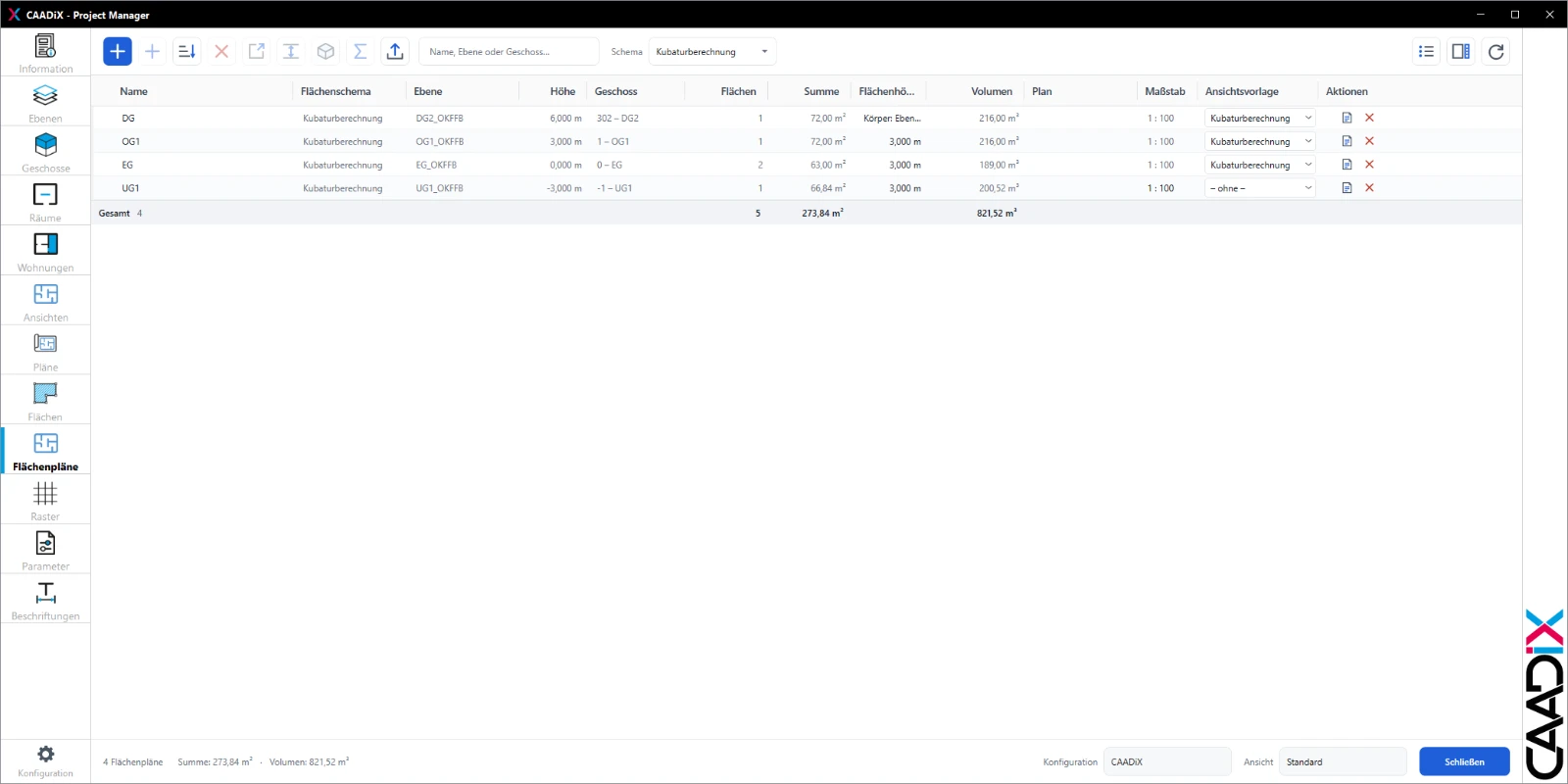

Flächenpläne

• Flächenpläne erstellen – je gewählter Ebene ein Plan des gewählten Flächenschemas, wahlweise mit Ansichtsvorlage. Nur fehlende wählt die Ebenen, die noch keinen Plan haben.
• Kopieren – in ein anderes Flächenschema mit Begrenzungslinien (auf Wunsch samt Flächen), als Duplikat, mit Detaillierung oder als abhängige Ansicht.
• Neu benennen – benennt die Pläne nach einem Muster um; die Tabelle zeigt Bisher und Neu.
• Löschen entfernt den Plan; die Flächen bleiben erhalten. Öffnen zeigt den Plan in Revit.

In Namensmustern stehen {Schema}, {Ebene}, {Geschoss}, {Name} und {Nr} zur Verfügung. Vorgabe für neue Pläne ist „{Schema} – {Ebene}“, für Kopien „{Name} – Kopie {Nr}“.

Flächenschemata

Im Bereich Flächen, Reiter Flächenschemata, kopieren, löschen und tauschen Sie Schemata aus:

• Standardschemata anlegen erzeugt die Schemata für Kubaturberechnung, Klimahaus und Bruttogeschossfläche.
• Importieren übernimmt Schemata aus einer anderen Revit-Datei oder -Vorlage (*.rvt, *.rte), Exportieren schreibt sie in eine Revit-Datei.
• Achtung: Beim Löschen eines Schemas entfernt Revit auch seine Pläne und Flächen.

Weiter mit Höhenangaben und Volumen.
