Map Importer
Menüband CAADiX › Gruppe Geodaten
Der Map Importer fügt eigene georeferenzierte Rasterbilder lagerichtig in eine Revit-Ansicht ein.
Unterstützte Formate
- JPG, PNG und TIF mit Weltdatei (.jgw, .pgw, .tfw und weitere)
- GeoTIFF mit eingebetteter Georeferenz
Ablauf
Sie wählen eine einzelne Datei oder durchsuchen einen ganzen Ordner. Vor dem Einfügen sehen Sie eine Vorschau mit Auflösung, Ausdehnung und Drehung. Die Ausrichtung zum Projektnorden erfolgt automatisch.
So gehen Sie vor
Die Datei muss georeferenziert sein, also eine Weltdatei haben oder ein GeoTIFF sein.

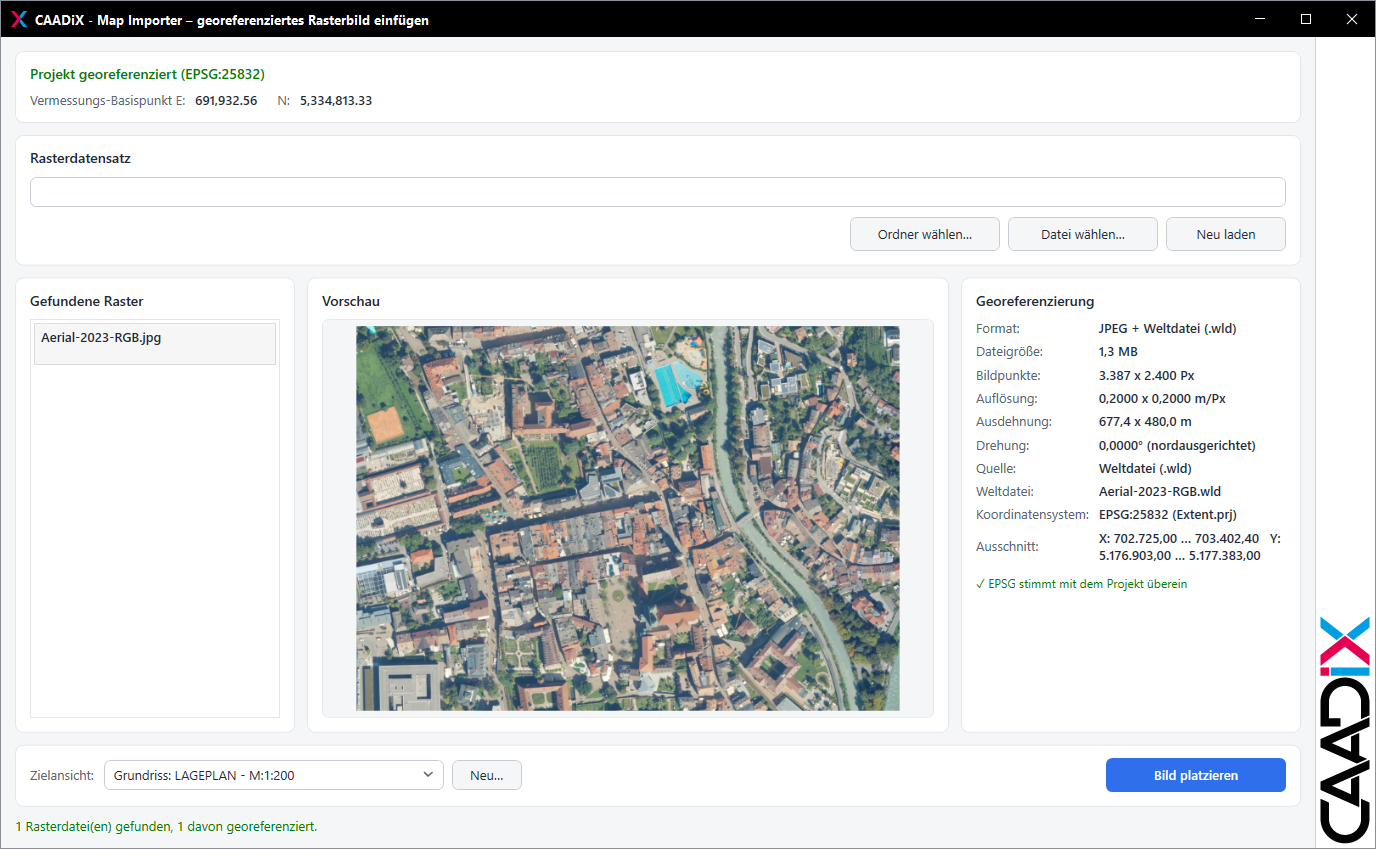

- Klicken Sie auf Externe Dateien › Map Importer.
- Wählen Sie mit Datei wählen… ein einzelnes Bild – oder mit Ordner wählen… einen Ordner und klicken Sie in der Liste Gefundene Raster auf das gewünschte Bild.
- Prüfen Sie unter Georeferenzierung die Werte für Auflösung, Ausdehnung, Drehung und Koordinatensystem. Die Vorschau zeigt das Bild.
- Wählen Sie die Zielansicht oder legen Sie mit Neu… eine an.
- Klicken Sie auf Bild platzieren.
Das Bild wird bezogen auf den Vermessungs-Basispunkt abgelegt. Steht die Ansicht auf Projektnorden, wird es automatisch gedreht.
