Beschriftungen

Manager › Bereich Beschriftungen – auch im Familieneditor

Text-, Linien- und Bemaßungsstile mit Vorschau in einer Liste pflegen und zwischen Projekten und Familien austauschen.

Reiter

Textstile, Bemaßungen, Höhenkoten, Neigungskoten, Pfeilspitzen, Linienstile, Linienmuster und Detailelemente (Füllbereiche). Die erste Spalte zeigt eine Vorschau mit Schrift, Farbe, Rahmen oder Pfeilspitze – Sie sehen sofort, wie ein Stil aussieht. Suchen Sie nach Name oder Wert; Eigenschaften ist aufgebaut wie der Revit-Dialog Typeneigenschaften.

Textstile mit Vorschau im Manager — Textstile mit Vorschau in der ersten Spalte.

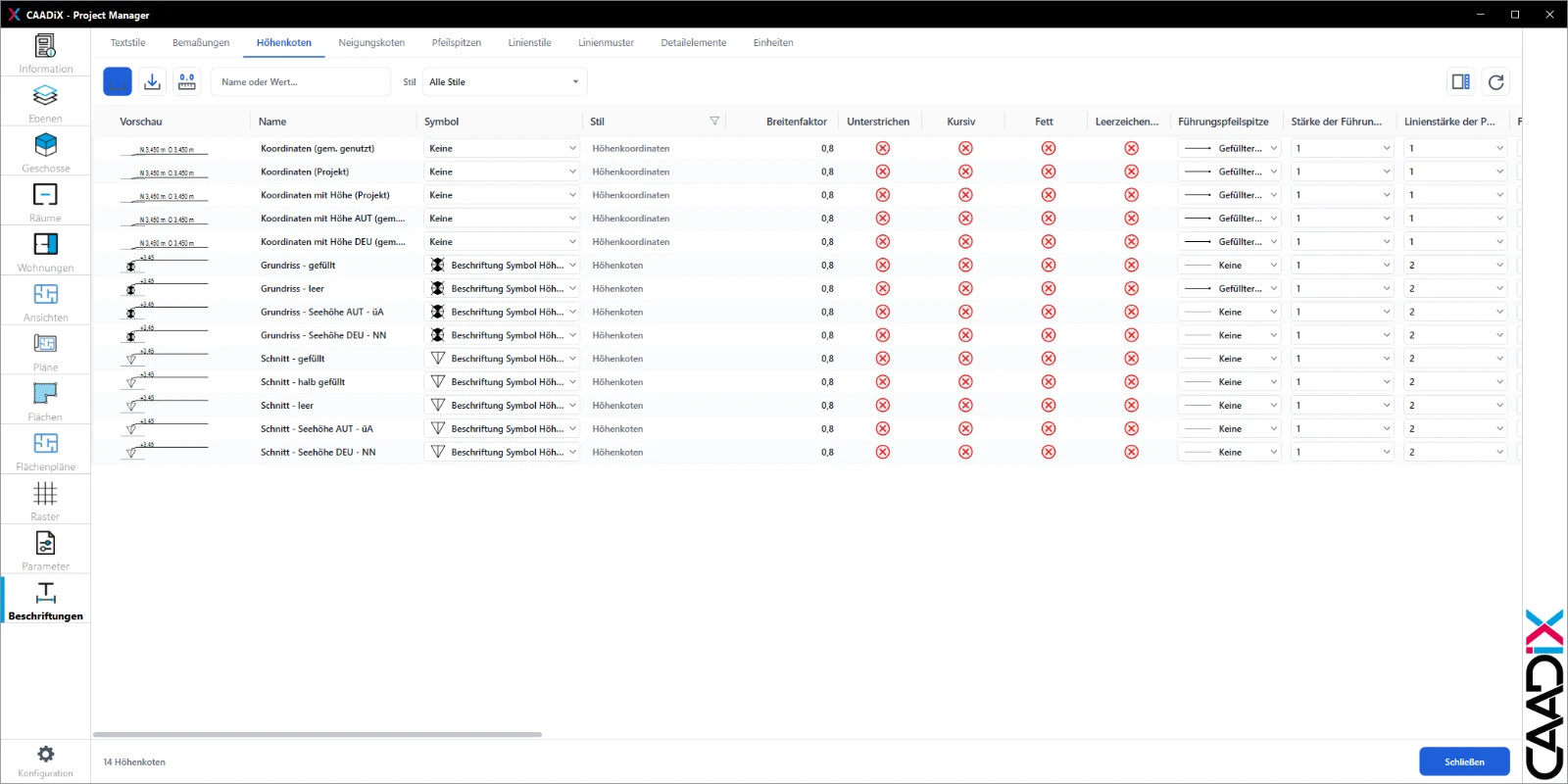

Höhenkoten mit Vorschau im Manager — Höhenkoten

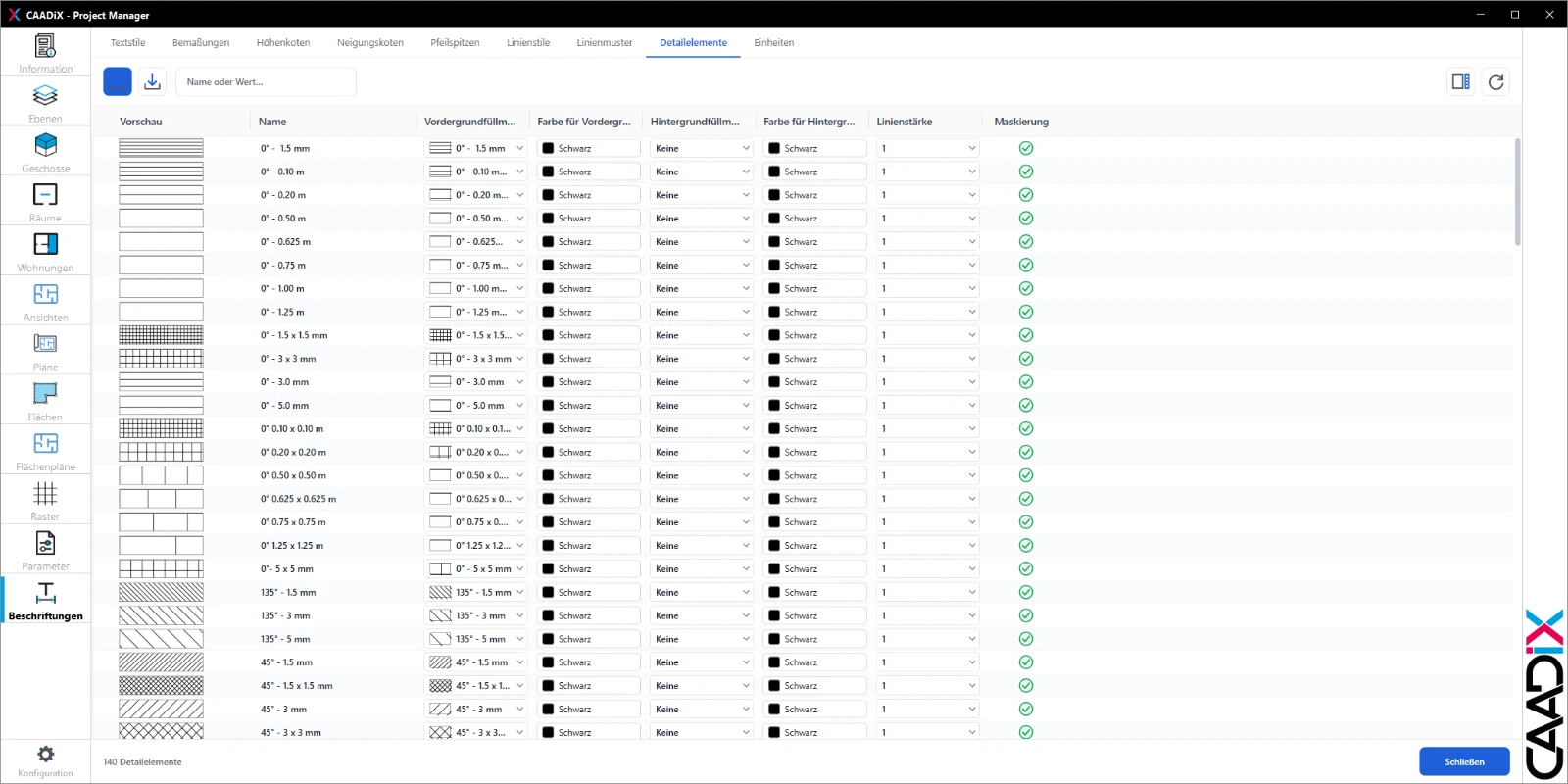

Füllbereiche mit Vorschau im Manager — Detailelemente (Füllbereiche)

Stile austauschen

Exportieren schreibt die gewählten Stile in eine Datei *.RvtSysFam, ohne Auswahl alle. Pfeilspitzen, auf die sie verweisen, gehen mit.
Importieren liest eine solche Datei ein. Gibt es einen Typ gleichen Namens schon, werden Sie vorher gefragt, ob er überschrieben wird.

So bringen Sie den Bürostandard in ein älteres Projekt oder in eine Familie, ohne Stile von Hand nachzubauen. Die Projekteinheiten finden Sie im Bereich Information – siehe Projektinformationen, Revisionen und Einheiten.

Einheitenformat

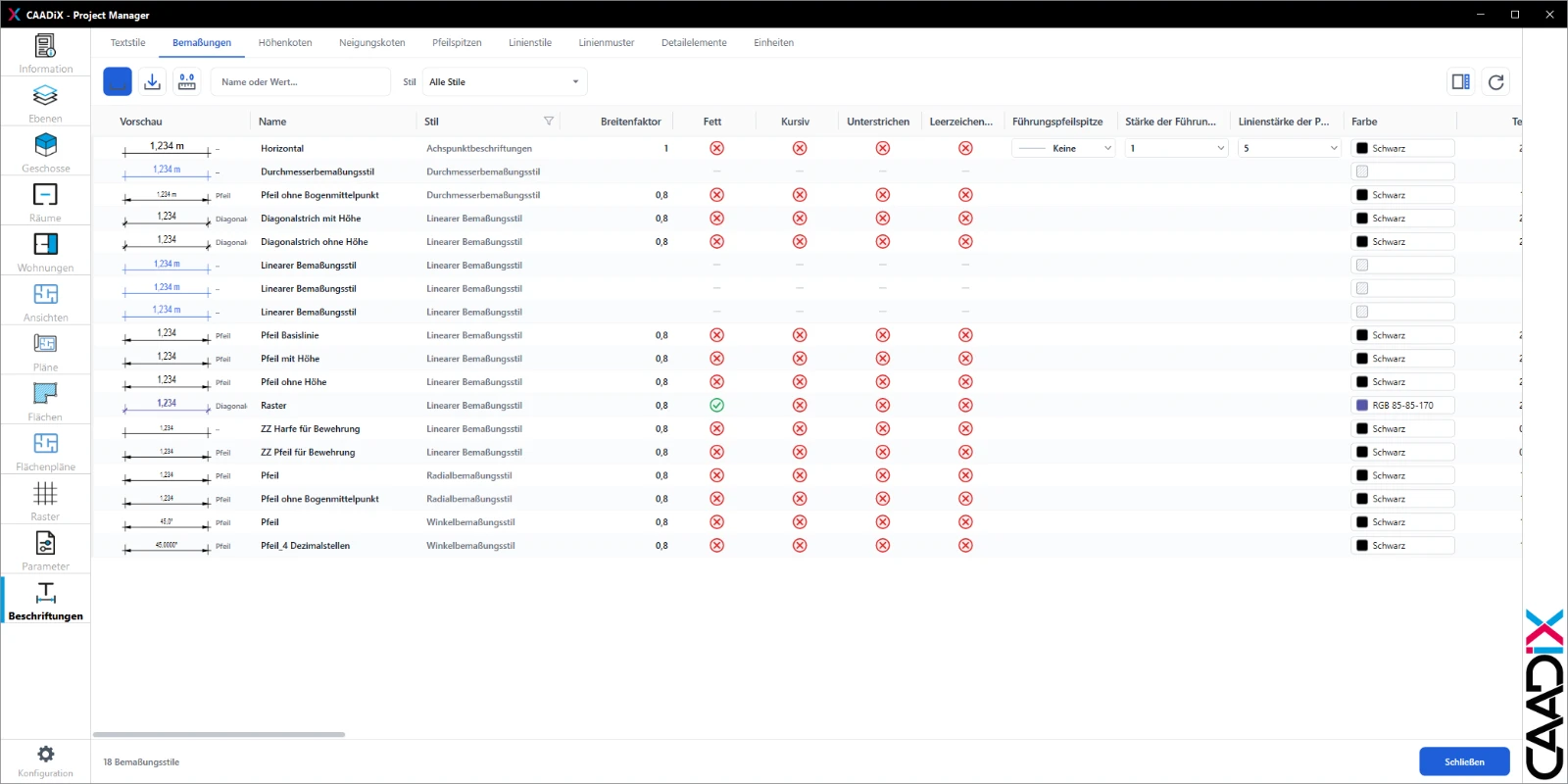

Bemaßungsstile mit Vorschau im Manager — Bemaßungsstile – über die Werkzeugleiste öffnen Sie das Einheitenformat.

Bei Bemaßungen, Höhen- und Neigungskoten öffnet Einheitenformat die Einstellungen für Primär- und alternative Einheiten: Einheit, Rundung, Einheitensymbol, Nullen nach dem Komma unterdrücken, + für positive Werte, Zifferngruppierung und Leerzeichen unterdrücken. Die Vorschau So sieht das Maß aus zeigt das Ergebnis sofort.

Linien

Im Reiter Linienstile öffnet Linienmuster bearbeiten das Muster der gewählten Linie. Im Reiter Linienmuster legen Sie Muster neu an, duplizieren, bearbeiten oder löschen sie.

Parameter

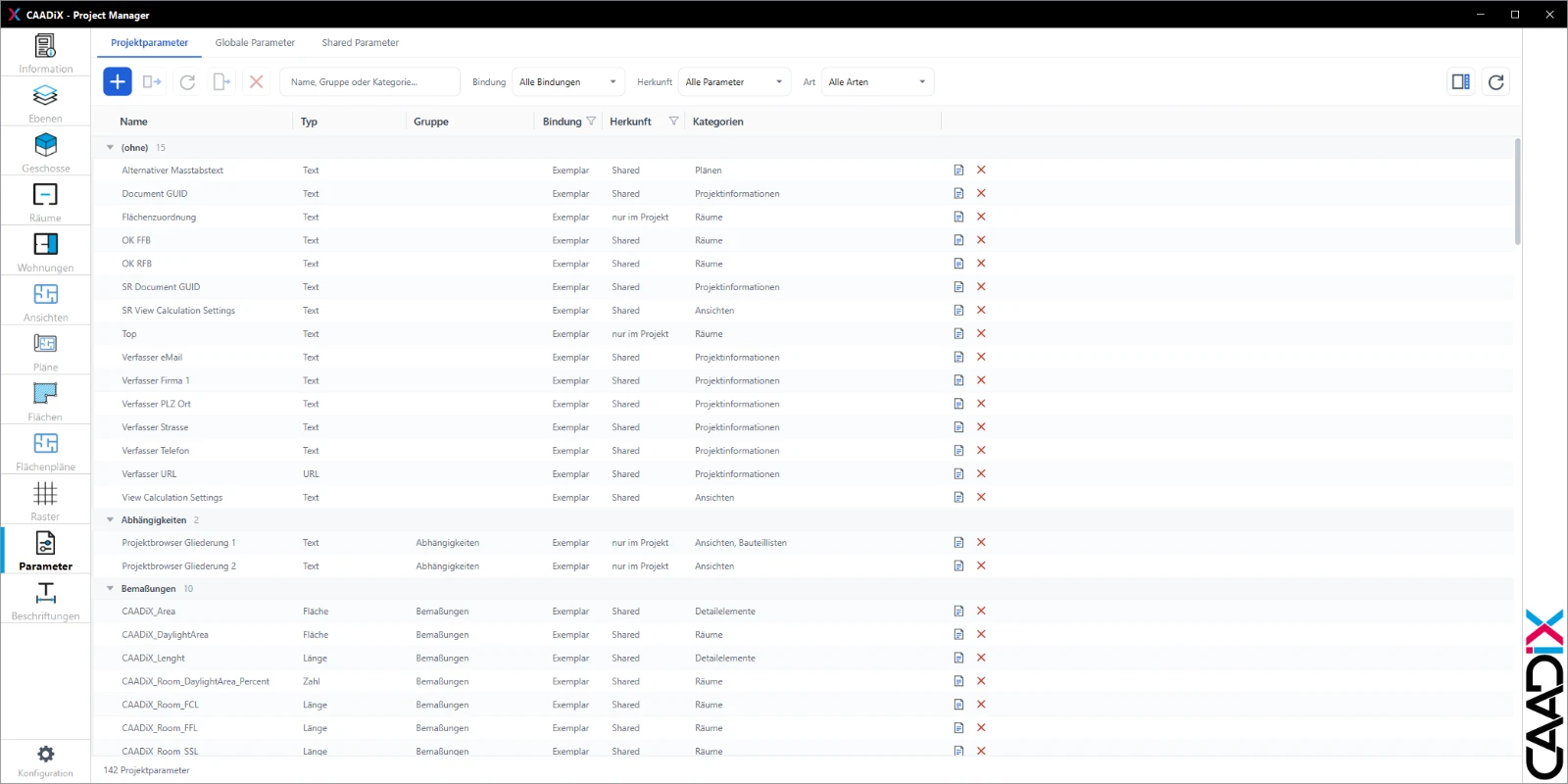

Ebenfalls im Projekt und in Familien verfügbar ist der Bereich Parameter: im Projekt Projektparameter, Globale Parameter und Shared Parameter, in Familien Familienparameter, Familientypen und Shared Parameter.
