GeoTIFF lesen

Menüband CAADiX › Gruppe Geodaten

Dieser Befehl macht aus einem digitalen Geländemodell im GeoTIFF-Format ein Revit-Geländevolumen.

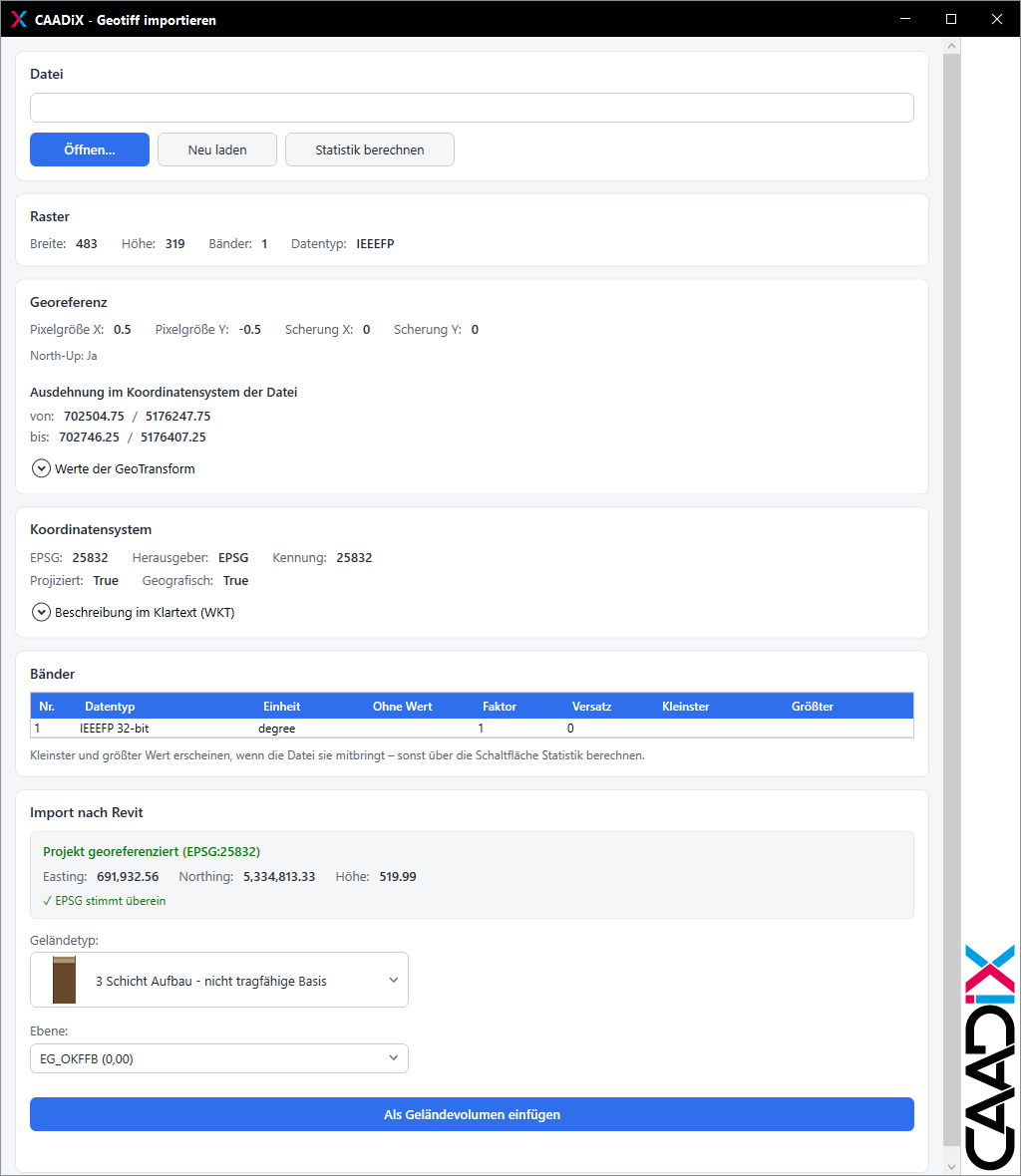

Fenster GeoTIFF importieren mit Raster, Georeferenz und Bändern — Alle Kenndaten der Datei vor dem Import, darunter die Prüfung gegen die Projektgeoreferenz.

Kenndaten vor dem Import

Vor dem Einfügen zeigt der Befehl alle Kenndaten der Datei:

Bänder, Wertebereich und NoData-Wert
Pixelgröße
Koordinatensystem (EPSG)
Ausdehnung

Ebene und Geländetyp sind frei wählbar.

So gehen Sie vor

Verwenden Sie diesen Befehl für digitale Geländemodelle, die Sie selbst beschafft haben – etwa vom Vermesser oder von einem Geoportal ohne eingebauten Dienst.

Klicken Sie auf Externe Dateien › GeoTiff lesen.
Klicken Sie unter Datei auf Öffnen… und wählen Sie die .tif- oder .tiff-Datei.
Prüfen Sie die Angaben: Raster mit Bändern, Datentyp sowie kleinstem und größtem Wert, Georeferenz mit Pixelgröße und das Koordinatensystem (EPSG).
Fehlen kleinster und größter Wert, klicken Sie auf Statistik berechnen. So erkennen Sie, ob die Höhen plausibel sind.
Wählen Sie unter Import nach Revit die Ebene und den Geländetyp.
Klicken Sie auf Als Geländevolumen einfügen.
