Projektinformationen, Revisionen und Einheiten

Im Bereich Information pflegen Sie alles, was für das ganze Projekt gilt: Projektangaben, Revisionen, Phasen und Einheiten.

Projektinformationen

Der Reiter zeigt alle Angaben in Gruppen. Mit Angabe suchen… finden Sie ein Feld schnell. Werte werden geschrieben, sobald Sie das Feld verlassen.

Unten wählen Sie die Konfiguration (den Angabensatz) und die Ansicht. Die Ansicht Projekt steht immer an erster Stelle: Sie zeigt genau die Parameter, die das Modell trägt, gruppiert wie in den Revit-Eigenschaften. Sie legt dabei keine Parameter an. So können Sie auch ein fremdes Modell ansehen, ohne es zu verändern. Die Wahl wird im Projekt gemerkt.

Mitgelieferte Angaben

Der Satz CAADiX enthält die Projektangaben für Wohn- und Verwaltungsbauten, unter anderem:

Projekt	Projektname, Projektnummer, Projektkürzel, Bauvorhaben, Gebäudename, Projektart, Projektstatus, Leistungsphase, Ausgabedatum
Bauherr	Bauherr, Bauherrenvertreter, Anschrift mit Straße, Hausnummer, Postleitzahl, Ort, Land, Telefon und E-Mail
Lage	Projektadresse, Katastralgemeinde, Bauparzelle, Grundparzelle
Planung	Organisation, Autor, Projektleiter, Bearbeiter, Geprüft von, Freigegeben von, Planungsbeginn, Baubeginn, Fertigstellung
Regeln	Geschossnummerierung, Ebenenbenennung, Rasterbenennung, Norm der Nutzarten
Kennzahlen	Anzahl Geschosse, Ebenen, Räume, Wohnungen und Pläne (nur lesen)

Auswahllisten gibt es für Projektart (Neubau, Zubau / Erweiterung, Umbau, Sanierung, Aufstockung, Wiedergewinnung, Abbruch, Bestandsaufnahme), Projektstatus (Vorentwurf bis Fertiggestellt) und Leistungsphase (LP 1 – Grundlagenermittlung bis LP 9 – Objektbetreuung).

Ergänzung Südtirol

Für Südtirol kommen Gemeinde und Katastralgemeinde als Auswahllisten (alle 116 Gemeinden und 246 Katastralgemeinden), die Parzellennummer und eine zweisprachige Projektbeschreibung hinzu. Deutsche und italienische Felder sind gekoppelt: Wählen Sie die Gemeinde auf Deutsch, steht sie auch auf Italienisch da. Die Detailansicht Einreichplan Südtirol ordnet die Angaben nach Bauvorhaben, Lage, Bauherr, Beschreibung und Planung.

Revisionen

Der Reiter listet alle Revisionen mit Folge, Nummer, Nummerierung, Datum, Beschreibung, Ausgabe, Ausgegeben an und Ausgegeben von. Der Filter Anzeige zeigt alle, nur offene oder nur ausgegebene Revisionen.

• Revision erstellen legt eine Revision mit dem heutigen Datum an. Nummer und Reihenfolge vergibt Revit.
• Revision löschen ist nur möglich, wenn die Revision nirgends verwendet wird.
• Welchen Plänen eine Revision zugeordnet ist, legen Sie im Bereich Pläne mit Revisionen zuweisen fest.

Nummerierungen

Mit Nummerierungen verwalten Sie die Nummernfolgen der Revisionen. Klicken Sie auf Nummerierung erstellen und legen Sie fest:

Art	Numerisch oder Alphanumerisch
Präfix / Suffix	Text vor und nach der Nummer, etwa „R“ oder „-Index“
Startnummer	nur bei numerischer Folge
Zeichenfolge	nur bei alphanumerischer Folge, getrennt durch Strichpunkt, etwa A;B;C;D

Einheiten

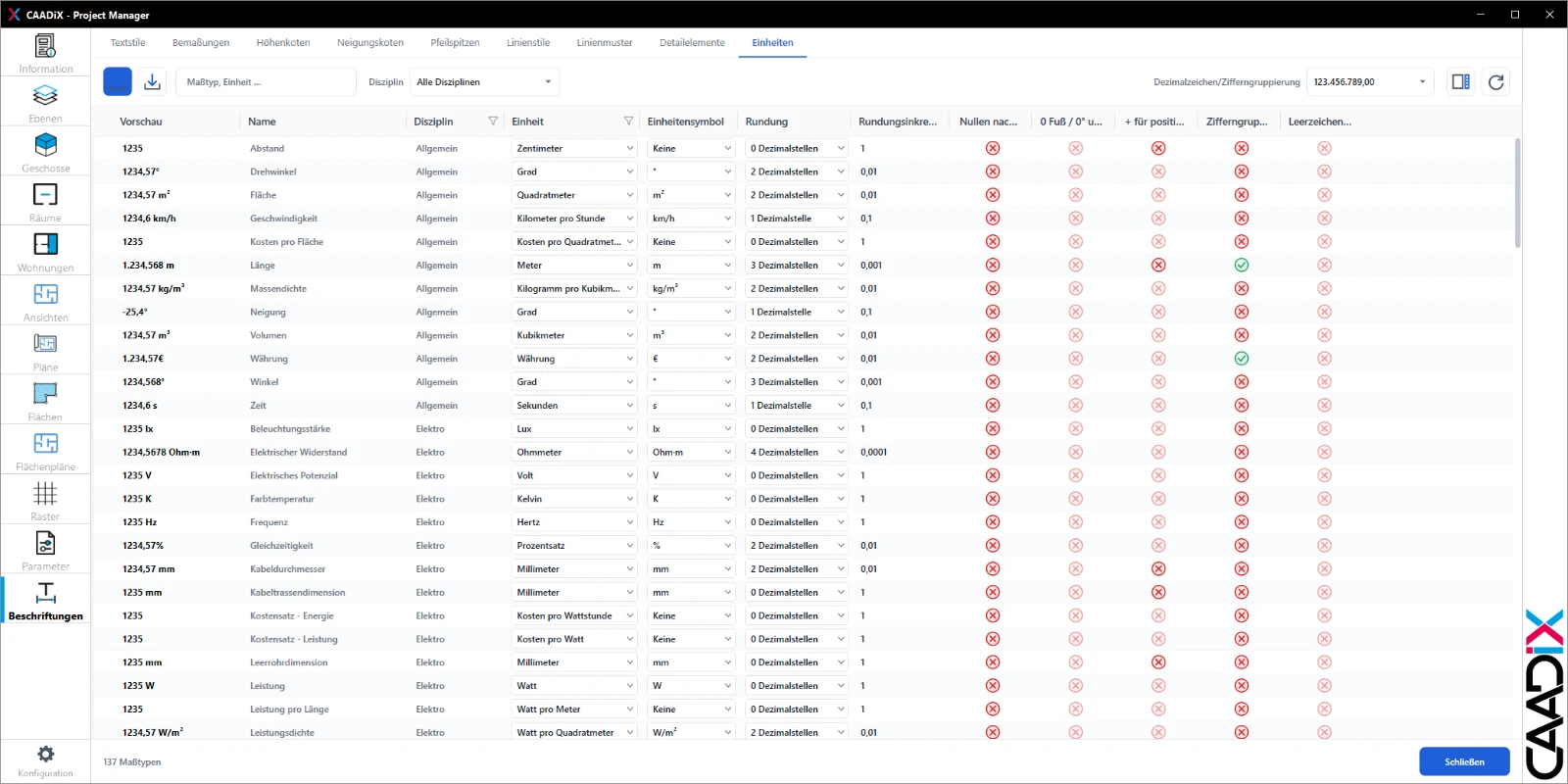

Der Reiter Einheiten zeigt die Projekteinheiten als Liste – mit Filter nach Disziplin und der Einstellung für Dezimalzeichen und Zifferngruppierung. Da die Einheiten für das ganze Projekt gelten, nicht nur für Maße und Texte, stehen sie hier und nicht unter Beschriftungen. Sie sind nur in Projekten verfügbar, nicht im Familieneditor.

Mit Exportieren und Importieren tauschen Sie die Einheiteneinstellungen über Dateien *.rvtUnits zwischen Projekten aus – so haben alle Projekte des Büros dieselben Einheiten.

Phasen

Die Reiter Phasen, Phasenfilter und Phasen-Überschreibung zeigen die Phaseneinstellungen des Projekts als Listen – übersichtlicher als im Revit-Dialog.
