Modul
ProjectManager – das Projekt an einem Ort
Ebenen, Geschosse, Räume, Wohnungen, Pläne und Beschriftungen bearbeiten Sie in einem gemeinsamen Fenster. Statt sich durch ein Dutzend Revit-Dialoge zu klicken, haben Sie alle Projektdaten in übersichtlichen Listen – nach dem Standard, den Ihr Büro festlegt.

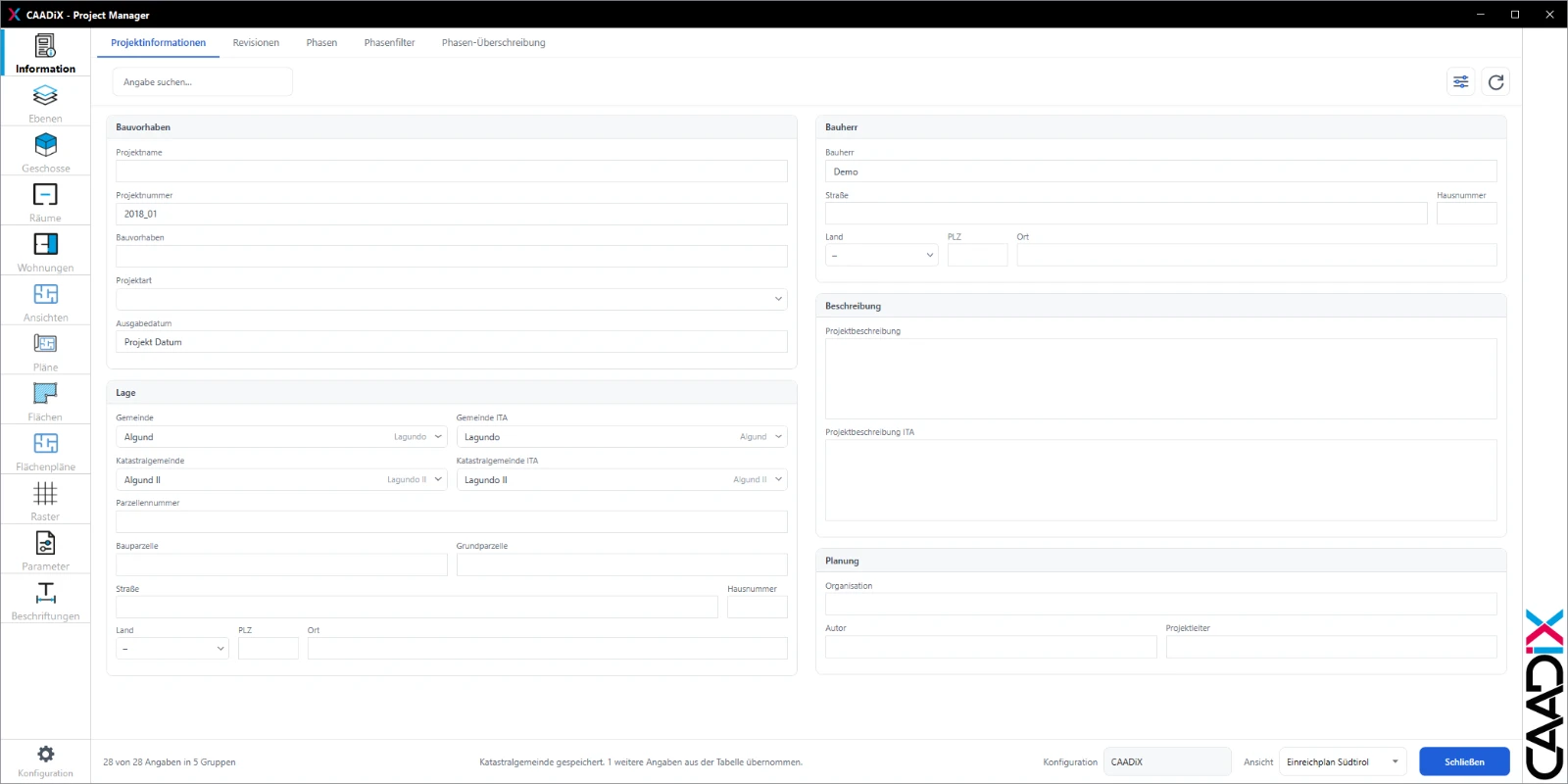

Der Manager
Der Manager ist das Herzstück des Moduls. Jeder Bereich hat seine eigene Liste: Information, Ebenen, Geschosse, Räume, Wohnungen, Ansichten, Pläne, Flächen, Flächenpläne, Raster, Parameter und Beschriftungen. Werte ändern Sie direkt in der Zelle oder im Detailfenster; sie stehen sofort im Modell.
Das Fenster blockiert Revit nicht – Sie arbeiten im Modell weiter, während es offen ist. Jede Liste lässt sich durchsuchen und filtern. Für jeden Bereich gibt es ein Lese- und ein Schreibrecht: Wer nur lesen darf, sieht alles, ändert aber nichts.
Geschosse und Wohnungen
Geschosse und Wohnungen gibt es in Revit nicht. CAADiX führt sie als eigene Kategorien und speichert sie direkt in der Projektdatei. Damit Bauteillisten, Plankopf, Filter und IFC-Export sie nutzen können, schreibt CAADiX die Werte zusätzlich als Parameter an Ebenen und Räume.

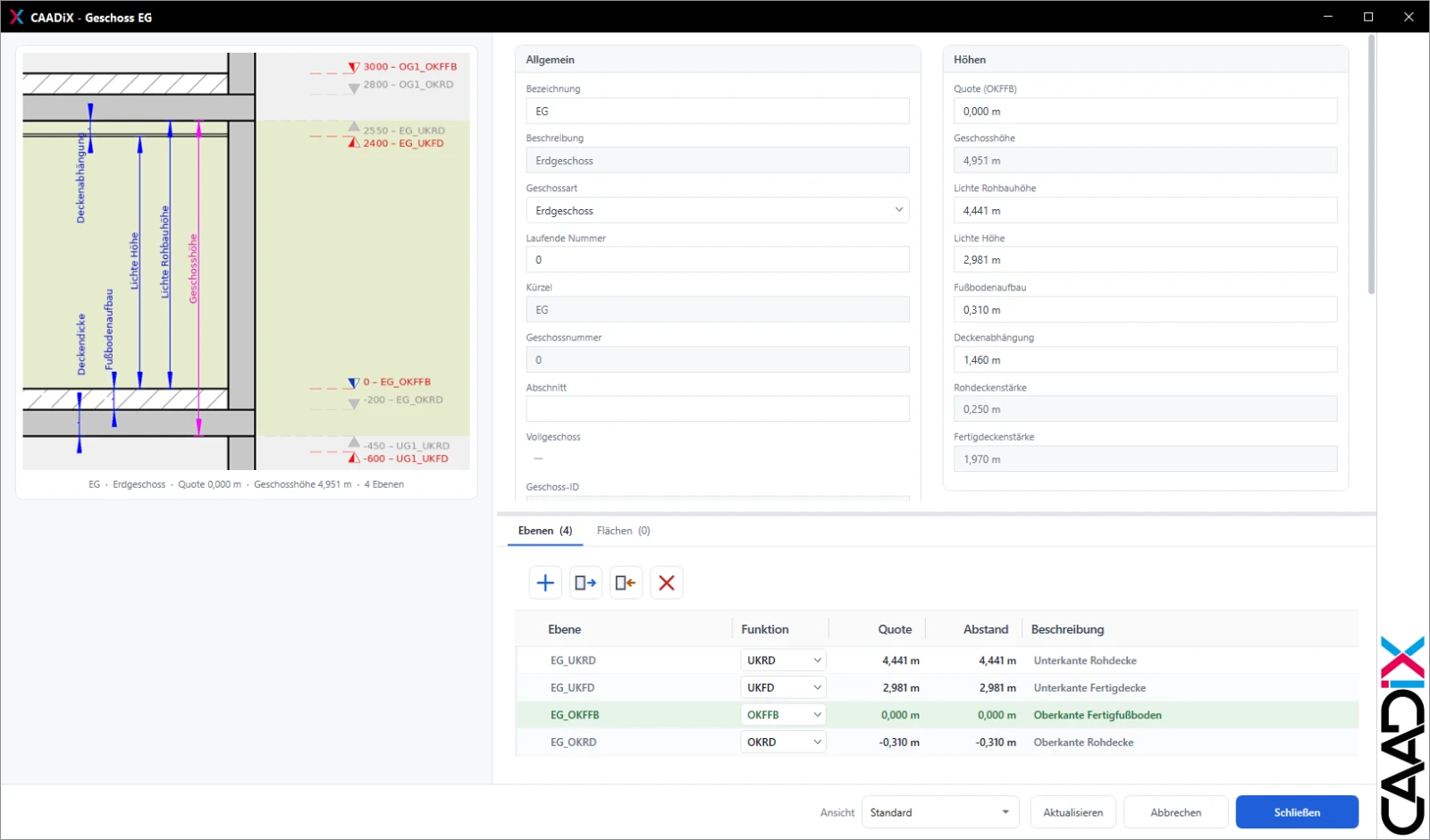

Geschosse
Ein Geschoss bündelt seine Ebenen – OKFFB, OKRD, UKRD und UKFD. Ändern Sie die Quote, wandern alle Ebenen mit; ändern Sie Rohbauhöhe, Fußbodenaufbau oder Abhängung, verschiebt sich genau die betroffene Ebene. Geschossarten EG, OG, UG, ZG und DG, Bauabschnitte und Nummerierungsregeln für mehrere Länder sind eingebaut. Bruttogeschossfläche und Bruttorauminhalt werden mitgerechnet.

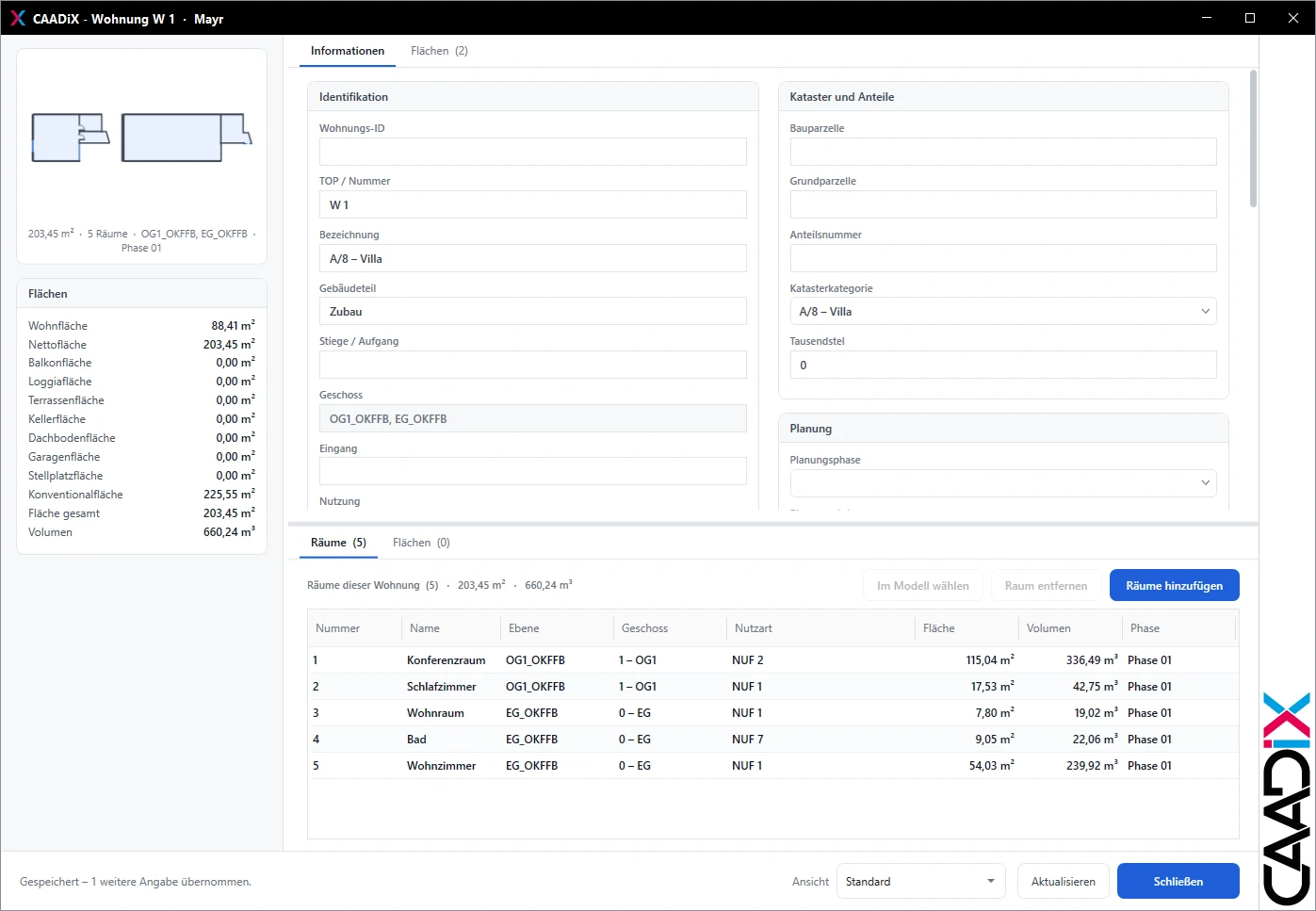

Wohnungen
Eine Wohnung fasst ihre Räume zusammen und rechnet Wohn-, Netto-, Balkon-, Keller- und Konventionalfläche sowie das Volumen selbst. Dazu führt sie Typ, Status, Ausstattung, Katasterdaten und Freigabestatus – mit Listenansichten für Flächen, Kataster, Nachweise, Klimahaus und Vertrieb.
Ebenen, Räume und Raster
Ebenen anlegen, aus Verknüpfungen kopieren und nach Schema benennen – etwa A_EG_OKFFB. Die Liste ist immer nach Höhe sortiert. Handbuch →
Räume mit Angabensätzen für Deutschland, Österreich (ÖNORM B 1800) und Südtirol, Auswahllisten für Raumnamen und Oberflächen, Quoten aus der Geometrie und Belichtungsnachweis. Handbuch →
Raster als komplettes System in einem Schritt, mit fester Benennungsregel – eine eingeschobene Achse heißt B.1. Handbuch →
Projektinformationen, Revisionen und Einheiten mit Vorlagen für Deutschland und Südtirol, zweisprachig gekoppelt; die Projekteinheiten lassen sich zwischen Projekten austauschen. Handbuch →

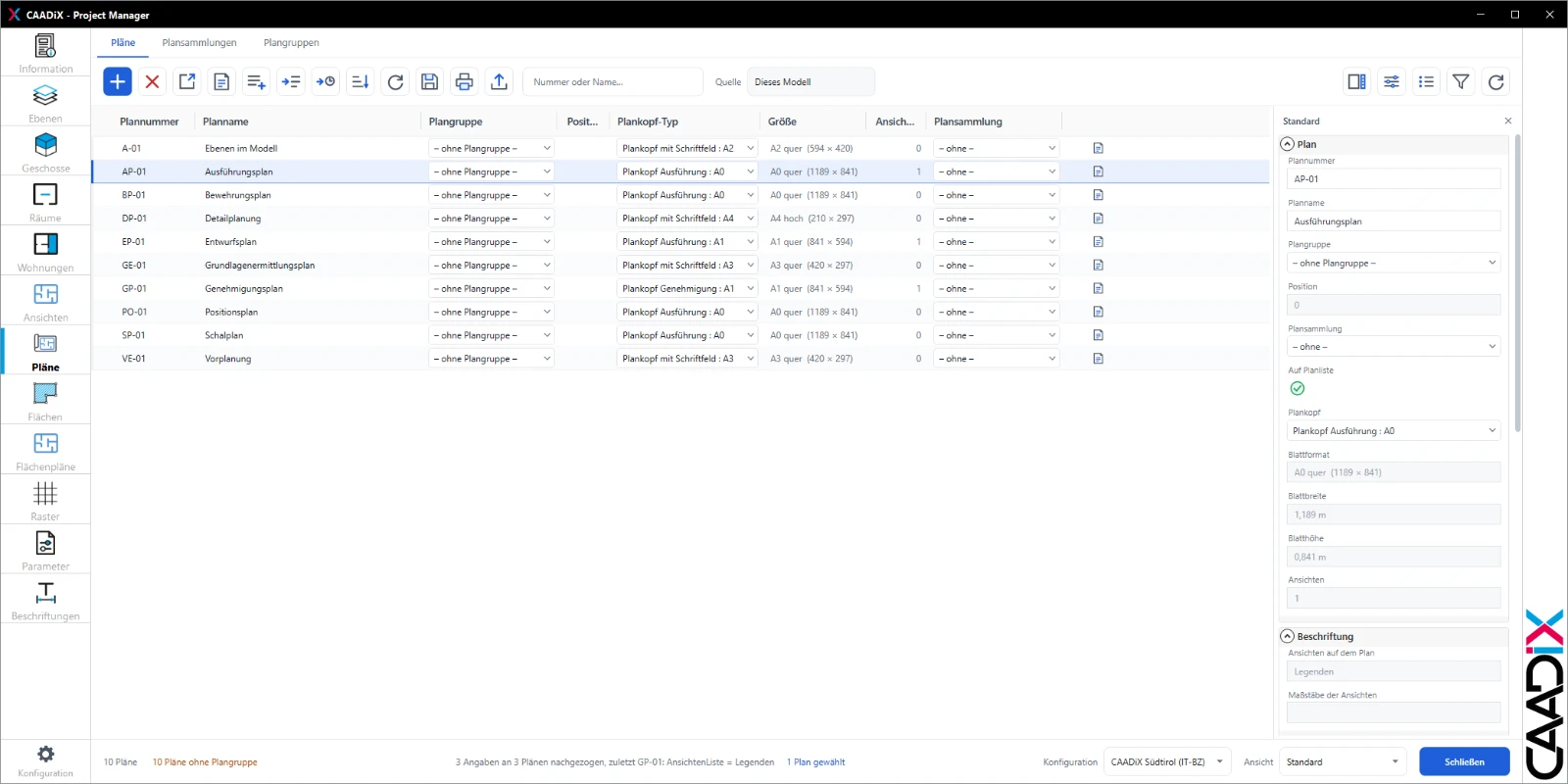

Pläne, Export und Druck
Pläne erhalten ihre Nummer aus der Plangruppe, Plansammlungen und Revisionen setzen Sie für viele Pläne auf einmal. Beschriftungsmuster schreiben Ansichtenliste und Maßstäbe in den Plankopf – mit Vorschau am Plan. Drucksätze speichern eine Auswahl für das nächste Mal.
Exportiert wird nach PDF (auch PDF/A und alle Pläne in einer Datei), DWG, DXF oder PNG – mit Benennungsregeln für die Dateinamen. Gedruckt wird auf Drucker oder in Datei.
Flächen und Kubaturnachweis
Flächenpläne entstehen für alle Ebenen auf einmal; Flächenschemata übernehmen Sie aus anderen Projekten oder Vorlagen. Über Höhenangaben erhalten Flächen ihre Höhe aus Dach, Decke oder einem festen Wert. Das Volumen hält CAADiX im Hintergrund aktuell.

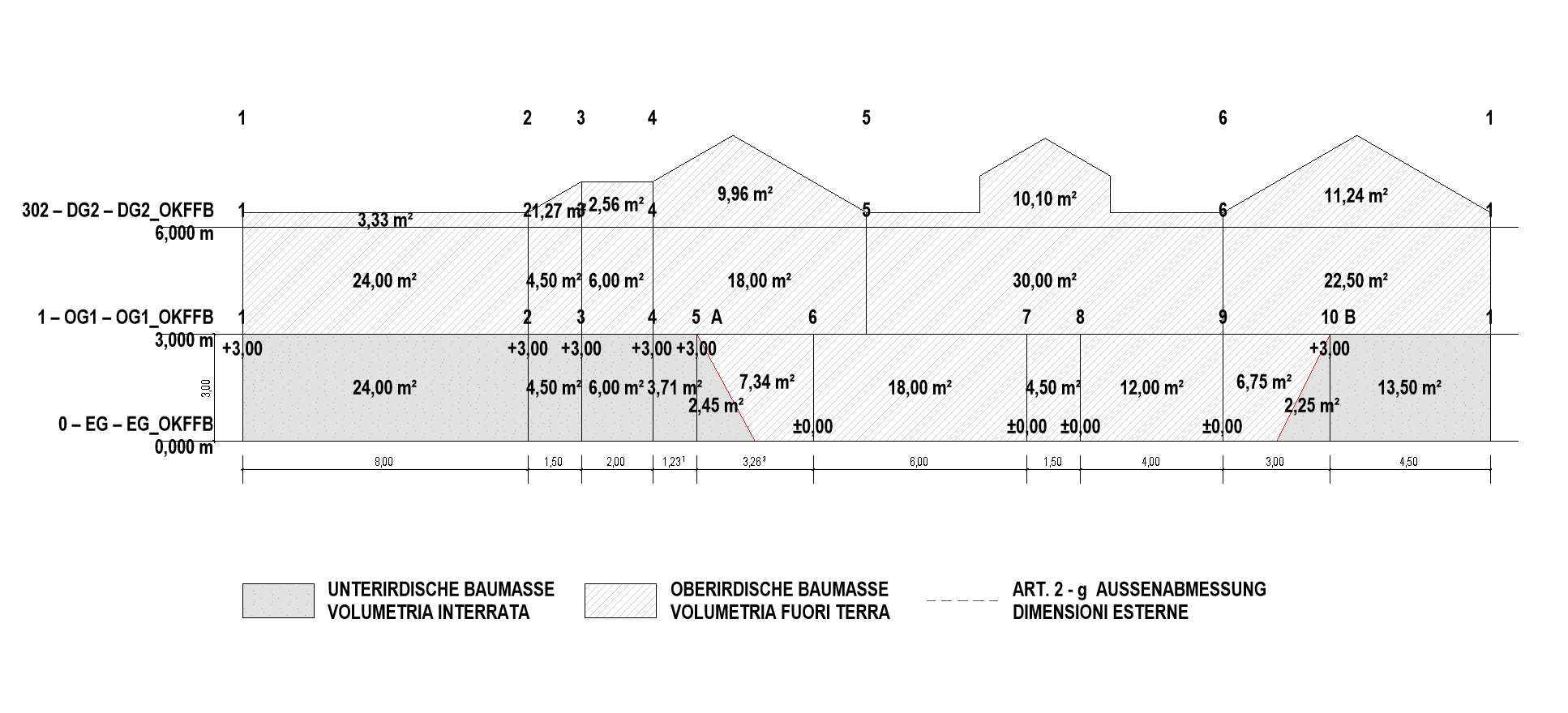

Die Abwicklung der Außenfläche rollt die Fassade unter dem Grundriss ab, bemaßt und schraffiert getrennt nach ober- und unterirdisch. Daraus entsteht der Kubaturnachweis nach dem Verfahren der mittleren Höhe (F/U) – als Tabelle im Plan und als eigene Zeichenansicht, zweisprachig Deutsch und Italienisch.

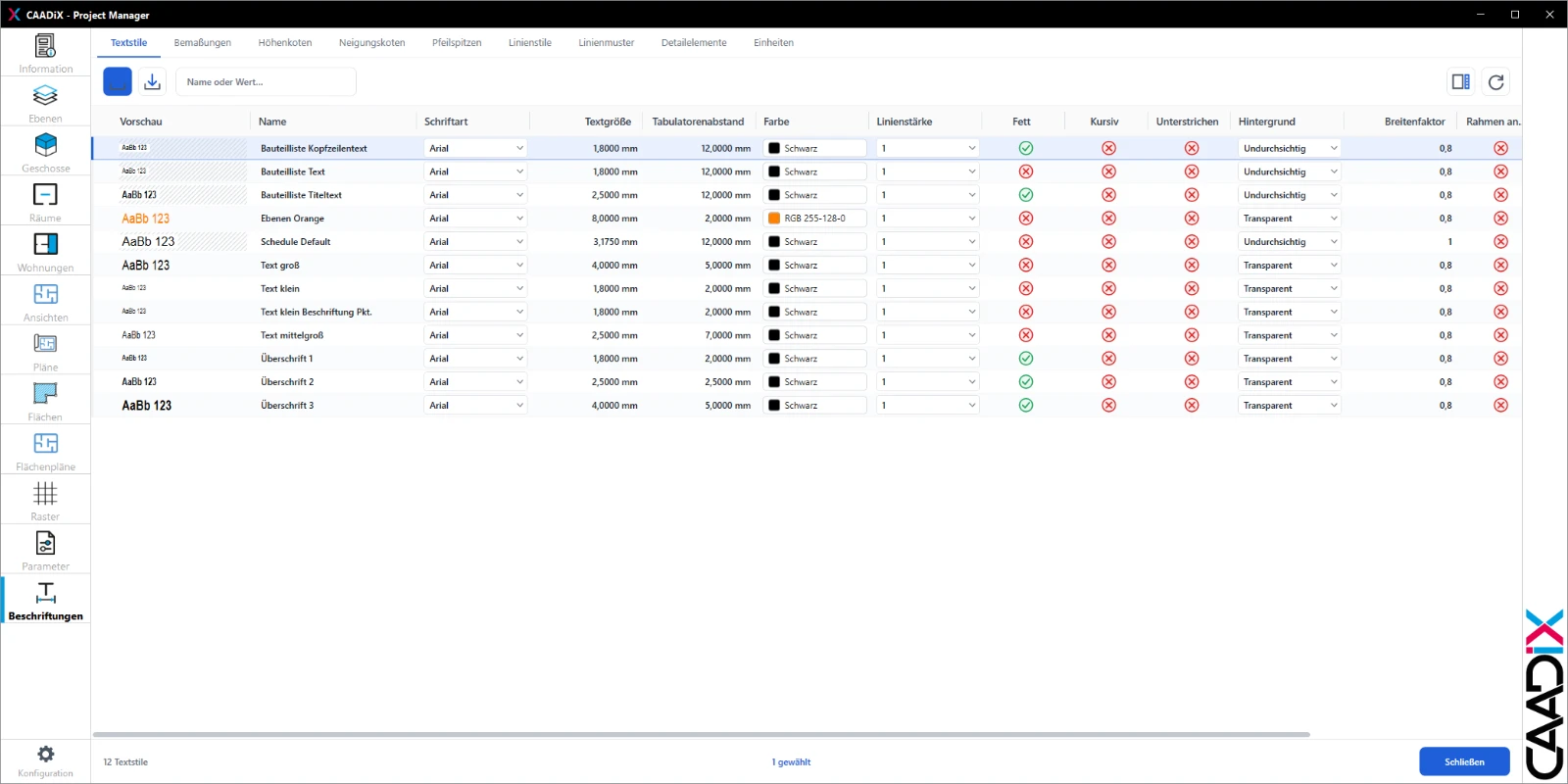

Beschriftungen
Textstile, Bemaßungen, Höhen- und Neigungskoten, Pfeilspitzen, Linienstile und Füllbereiche mit Vorschau in einer Liste. Stile exportieren und importieren Sie als Datei – so kommt der Bürostandard in jedes Projekt und jede Familie. Das Einheitenformat zeigt live, wie das Maß aussieht.
Weitere Werkzeuge
Projekt suchen und anlegen
Projekte im Büroordner samt Unterordnern finden – mit Vorschau, Revit-Version und ausblendbaren Sicherungsdateien. Neue Projekte entstehen aus der Standardvorlage direkt im Projektordner.
Im Handbuch: Projekt suchen → · Projekt neu → · Projektordner öffnen →
Bürostandard ohne Programmierung
Welche Felder es gibt, wie Listen und Detailfenster aussehen und welche Auswahllisten gelten, legt der CAD-Manager selbst fest – mit Formeln und Wertetabellen aus Excel. Der Standard liegt zentral auf dem Server und gilt für alle.
Im Handbuch: Angaben einrichten →
Für Revit 2025, 2026 und 2027.
